Buchscanner – Made by Do It Yourself

In diesem Beitrag möchte ich Ihnen mein aktuelles Projekt vorstellen. Es geht um den Bau eines Buch-Scanners, also um ein Gerät das es ermöglicht, Bücher und deren Inhalt zu digitalisieren.

Vorab der Hinweis, dass das Digitalisieren von urheberrechtlich geschütztem Material für den Privatgebrauch (noch) nicht verboten ist. Vergleichbar mit dem herstellen einer privaten Kopie von Audio CD’s oder DVD’s wird im Grunde nur einer Zerstörung des Originales durch unsachgemäßen Umgang vorgebeugt. Wie sich die Gesetzeslage in dieser Richtung in den nächsten Monaten oder Jahren entwickelt, bleibt abzuwarten.

Werke, die der [[Gemeinfreiheit]] unterliegen, also Schriftentum dessen Urheber vor mehr als 70 Jahre verstorben ist, dürfen kopiert, veröffentlicht und weitergegeben werden, sofern keine vererbbaren Ansprüche der Hinterbliebenen bestehen (§ 64 UrhG).

Ein Beispiel dafür wären die Schriften von [[Sigmund Freud]]. Er starb 1939 und dieses Jahr ist es erstmals möglich, seine Originale neu zu veröffentlichen, ohne die Nutzungs-, Lizenz- oder Urheberrechte zu verletzen. Voraussetzung dafür ist natürlich, dass das Buch in digitalisierter Form vorliegt, damit es der Druckerei übergeben oder gar in Eigenregie gedruckt und hergestellt werden kann.

Letzteres ist übrigens, vergleicht man die heutigen technischen Möglichkeiten mit den Herstellungskosten für Bücher, gar nicht mal unmöglich. Günstige und brauchbare schwarz/weiß Laser Drucker ab 200,- Euro können bereits heute Seiten für Preise ab 1,3 Cent/Blatt ausdrucken. Buchbindehandwerk und Herstellung von einfachen Klebebindungen für Taschenbücher werden in unzähligen Workshops im Internet und diversen Fachbüchern auch für Laien verständlich vorgestellt und detailreich beschrieben.

Was halten Sie z. B. von einer in Leder gebundenen Ausgabe des Originales von Warum Krieg? (Briefwechsel Sigmund Freuds mit Albert Einstein) oder gar einer Kopie der Gutenberg Bibel, die sicher auch in Ihrem Bücherregal einen besonderen Platz einnehmen würde?Nun, ich möchte dem Tatendrang nicht vorgreifen und mich auf das bisher Geleistete beschränken.

An dieser Stelle bereits der Hinweis, dass mein Bookscanner funktioniert und erfolgreiche Testläufe vorliegen. Bücher bis zu einer max. Größe von 40 cm x 34 cm können eingescannt und digitalisiert werden.

Es geht in meinem Projekt keinesfalls darum, [[Google Books]] nachzuahmen oder gar in direkte Konkurrenz zu treten. Sicher kann ich aber einen kleinen Beitrag dazu leisten, wichtige Bücher in ihrer ganzen Schönheit und vor allem des Inhaltes wegen für alle Zeit zu erhalten, weil diese dann digitalisiert vorliegen und an jedem Ort der Welt veröffentlicht werden können.

Dieser Workshop, der sich mit der Herstellung und dem Gebrauch eines Buchscanners beschäftigt, wird ständig erweitert und aktualisiert. Schauen Sie also öfter mal vorbei, wenn Sie das Thema interessiert. 😉

Wer den einfachen Weg einschlagen möchte und aus einem schier unbegrenzten finanziellen Topf schöpfen kann, dem empfehle ich einen Blick auf den professionellen Buchscanner der Firma Treventus und/oder die Espresso Book Maschine der Firma On demand books. Die Espresso Book Maschine kann, digitalisierte Buchdateien vorausgesetzt, ein ca. 300 Seiten umfassendes Buch in weniger als 4 Minuten herstellen.

Übrigens wurden im Oktober 2009 bereits Espresso Book Maschinen an 25 Standorten weltweit betrieben. Schätzungsweise schlappe 200.000 USD sollten ausreichen, um sich diese beiden Zukunftsmaschinen zu besorgen.

Wer sich aber für 200,- bis 300,- Euro einen Buchscanner im Eigenbau anfertigen möchte, der ist hier richtig. Ich werde versuchen, die Schritte auf meinem Weg zum fertig digitalisierten Buch so genau wie möglich zu beschreiben. Falls etwas unklar sein sollte, steht Ihnen für Fragen oder konstruktive Kritik die Kommentarfunktion zur Verfügung.

Die Idee für das ganze holte ich mir, wie soll es anders sein, natürlich aus dem Internet. Es gibt sogar eine private englischsprachige Seite, die sich mit dem Bau eines Buchscanners beschäftigt und die auch als Grundlage für mein, ich nenne es mal vorsichtig Vehikel, dient.

Auf DIY Book Scanning erhalten sie alle relevanten Informationen, um mit dem Bau Ihres Buch-Scanners zu beginnen. Auch die verwendete Software Scan-Tailor und deren Gebrauch wird beschrieben. Ein angeschlossenes Forum und die News informieren über Aktuelles und geben erste Hilfestellungen.

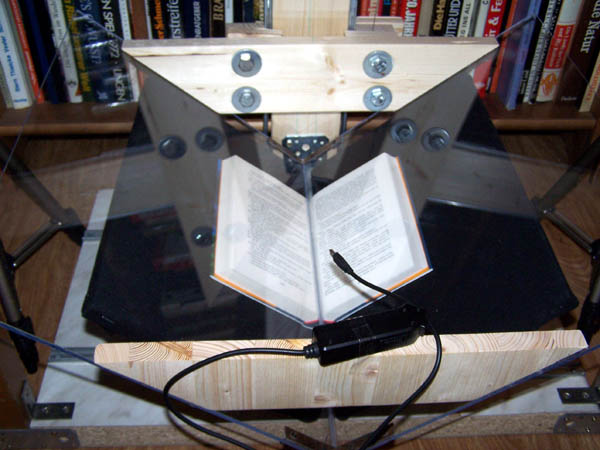

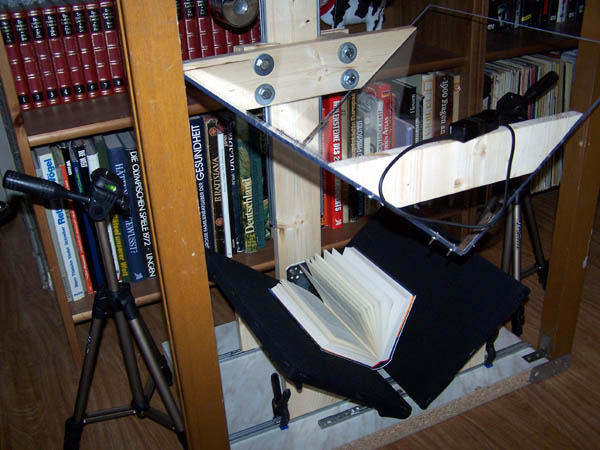

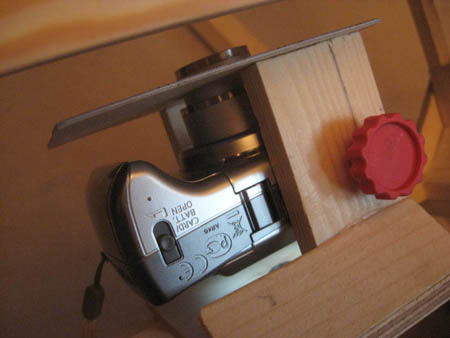

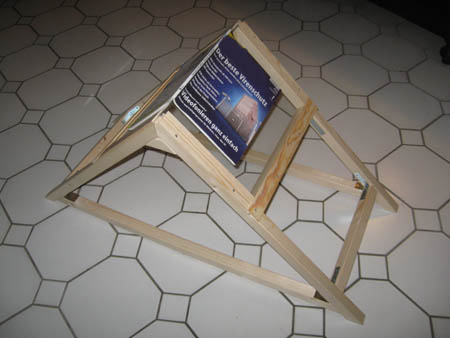

Was habe ich nun für meinen Buchscanner verwendet? Etwas Holz, eine Plexiglasplatte (glasklar), einige Schubladenschienen und einen Halogenstrahler (120 Watt) aus dem Baumarkt mit den 3 Buchstaben. Schrauben und Muttern hatte ich noch reichlich hier rumliegen. Zusätzlich wurden 2 ausziehbare Stative mit 3D Kopf angeschafft, die die beiden teuersten Investitionen des Projektes, 2 Digitalkameras des Typs Canon Powershot A590 IS, sicher fixieren. Bisher sind Kosten von ungefähr 80,- Euro (ohne die Kameras) entstanden.

Natürlich können auch andere, höherwertige Digitale Spiegelreflexkameras oder ähnliche Typen verwendet werden, aber diese Kamera bietet derzeit nach Meinung vieler Forumsteilnehmer das beste Preis- Leistungsverhältnis. Die Auflösung von 8 Mio. Megapixel sollte bei Ihrer eventuell vorhandenen Digitalkamera nicht unterschritten werden, um auch größere Bücher in akzeptabler Qualität zu scannen bzw. fotografieren zu können.

Auch ist es wichtig, das Ihre Kamera SDM/CHDK fähig ist, um den elektronischen Impuls zum manuellen Auslösen zu empfangen. Schauen Sie im Zweifelsfall im Handbuch Ihrer Digitalkamera nach. Die Canon Powershot A590 IS besitzt diese minimalen Voraussetzungen und kann im Schnitt für 75,- bis 120,- Euro käuflich erworben werden, da die Kamera nicht mehr ganz aktuell, aber dennoch und nicht nur bei Book-Scanner-Bauern wegen ihrer vielen Funktionen sehr beliebt ist.

In der Zwischenzeit habe habe ich 2 Kameras erwischt, wobei ich mit den Anschaffungskosten von 79,90 bzw. 76,09  Euro (incl. Versand) ganz zufrieden bin. Woher, na raten Sie mal. Auf ebay werden immer mal welche privat und gewerblich versteigert.

An dieser Stelle der Hinweis, dass in dem Fall der Kauf via gewerblichen Anbieter erfolgen sollte, da man die Kamera, wenn sie defekt geliefert wird, an den Verkäufer zurück schicken kann und dieser das Teil zurück nehmen muss. Nicht mal die Versandkosten braucht man zu bezahlen, da der Wert der Kamera oder der Auktionspreis mit Sicherheit über 40,- Euro liegen dürfte.

Bei privaten Anbietern haben Sie nicht unbedingt das Recht, die Kamera zurück zu senden falls sie nicht funktionieren sollte, da ein Privatanbieter nicht dazu verpflichtet ist und meist nur auf die Kulanz des Verkäufers vertraut werden kann. Schauen Sie sich aber immer und unbedingt die Bewertungen des jeweiligen Verkäufers an, um späteren Ärger und Stress zu vermeiden.

Seien Sie geduldig, warten Sie ein günstiges Angebot ab und schlagen Sie im richtigen Moment zu. Falls Sie noch nicht wissen, wie man effektiv auf ebay bieten sollte , empfehle ich Ihnen einen Blick in meinen Workshop Online Auktionen erfolgreich gewinnen.

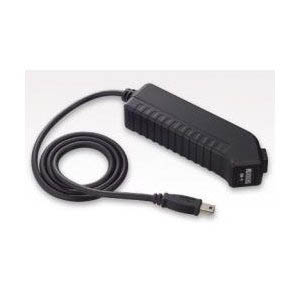

Nun was brauchen wir noch? Einen Auslöser, der beiden Kameras sozusagen den Befehl gibt, 2 Buchseiten auf einmal zu fotografieren. Im Forum des DIY Bookscanners ist auch der Eigenbau eines Auslösers beschrieben. Ich habe mich für ein fertiges Modell des Typs Ricoh CA-1 entschieden. Kostenpunkt um die 30,- Euro z. B. beim größten Gebrauchtbuchhändler im WWW, der auch Elektronikartikel und anderes diverses Zeug anbietet.

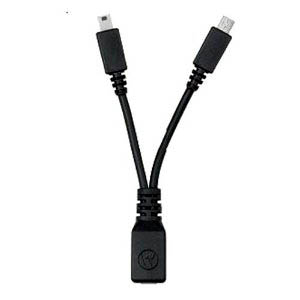

Was noch? Ein sogenanntes Y-Kabel, dass den 5 Volt Impuls zum Auslösen an beide  Kameras weiterleitet und, wenn nicht im Lieferumfang Ihrer Kameras vorhanden 2 Datenkabel zur Verlängerung. Wie bereits in meinem Kommentar vom 24.10.2010 angekündigt, funktioniert das folgende abgebildete Kabel nicht mit den anderen Komponenten. Ich hoffe Sie haben noch kein Y-Kabel dieses Typs angeschafft. :-/

——————————

Was Sie sich aber getrost besorgen können, um die Verkabelung der Kameras und des Auslösers zu bewerkstelligen, sind folgende Kabel bzw. Adapter. Diese Kombination wurde bereits erfolgreich getestet und funktioniert. Ich habe mir das folgende Y-Kabel in Hong Kong bestellt, per Paypal bezahlt und erhielt gestern (28.04.2010) ein Mail, dass die Sachen mit einer geschätzten Lieferzeit von 12-18 Tagen unterwegs sind. Die beiden Adapter bekommt man ohne Probleme in Deutschland.

Wenn Sie die Möglichkeit haben, diese Kabel selbst herzustellen, in einem Bastlerladen oder innerhalb Europas zu bestellen, sollten Sie die Gelegenheit nutzen. Ich selbst wurde in unserem hieransässigem Fachgeschäft für Hard- und Software mit der Bemerkung stehen gelassen, dass es keine Y-USB Kabel gibt. 🙁

Auch eine Online-Suche bei Conrad.de oder Reichelt.de brachte keine zufriedenstellenden Ergebnisse, soll heißen, dieses Y-Kabel ist nicht oder nur schwer lieferbar. Hier aber nun die Bilder und die Bezeichnungen (unter denen sie die Teile finden) der Kabel und Adapter, welche ich auf ebay.de erworben habe und die die beiden Canon Powershot mit dem Auslöser Ricoh CA-1 verbinden:

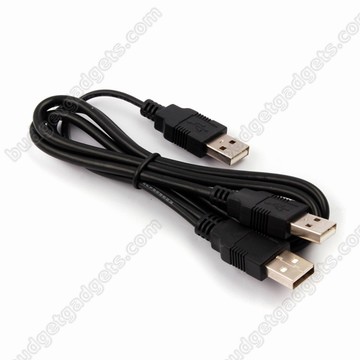

USB AM M auf 2 AM M Verlängerung Y-splitter Kabel

(die beiden Buchsen werden jeweils mit dem Datenkabel der Kameras verbunden … das Steckerende kommt in den unteren Adapter)

(in Hong Kong bestellt)

——————————

USB Adapter “A” Buchse > ” A ” Buchse

(dieser Adapter verbindet das Y-Kabel mit dem unteren Teil)

(bei deutschen Händler erhältlich)

——————————

USB Adapter A Stecker > 5 pol. mini B Buchse

(dieser Adapter verbindet den Rico CA-1 Auslöser mit dem Y-Kabel)

(bei deutschen Händler erhältlich)

——————————

So, alles verkabelt und funktionstüchtig? Dann weiter im Text. Hinweisen möchte ich auch noch auf eine andere Möglichkeit, die beiden Kameras auszulösen. Bei meinen Recherchen zu dem Projekt stieß ich auf folgenden Fernauslöser der Firma digi-dat. Auch wenn unsere Powershot A590 IS nicht explizit bei den unterstützten Kameramodellen aufgeführt ist, sollte dieser Auslöser ebenfalls funktionieren. Eventuell hilft eine Anfrage per Mail an die Firma. Der Preis dieses Fernauslösers schlägt mit 41,65 Euro zu Buche. Hinzu kommen Kosten für Adapter und eventuell Kabelverlängerungen.

Aber das nur als Hinweis am Rande, da es mehrere Möglichkeiten gibt, die beiden Kameras auszulösen. Auch der Kommentar von Pagnol am 30.04.10 klingt interessant. Demnach ist es in absehbarer Zeit möglich, auf das ganze Kabelwirrwarr zu verzichten, da auf diybookscanner.org an einer Software (vorerst nur für das Betriebssystem Linux) gearbeitet wird die das anschließen der Kameras, das Auslösen und die Verarbeitung der Bilder direkt über den PC ermöglicht.

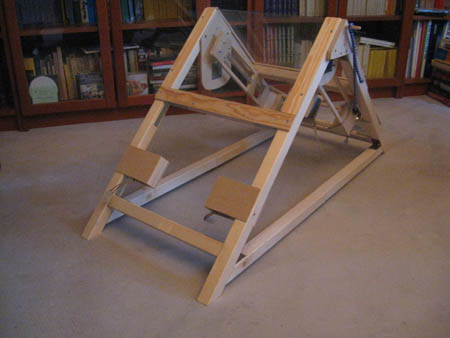

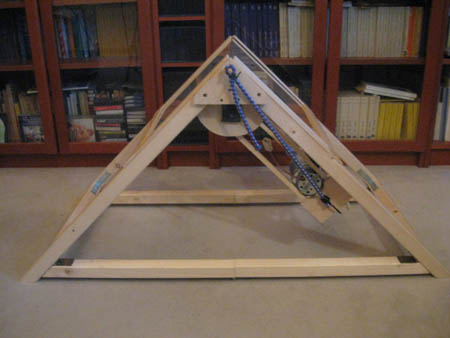

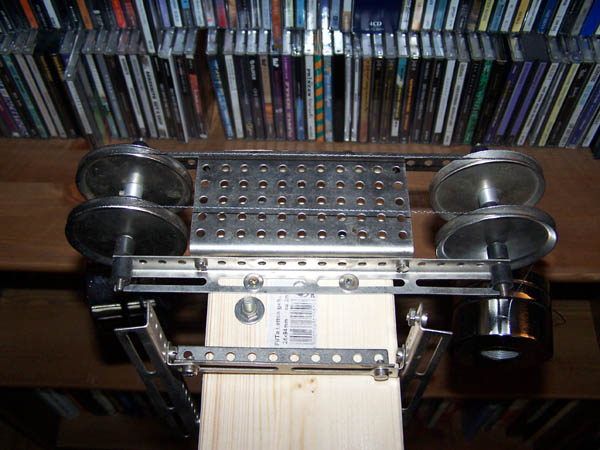

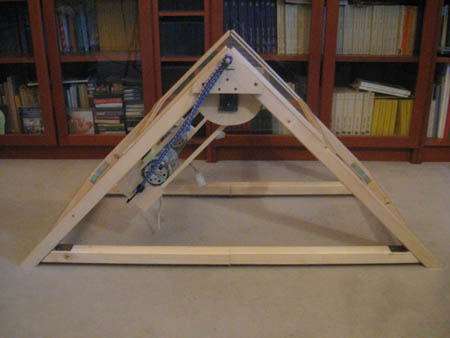

Was ist das nun im unteren Bild für ein Vehikel und brauchen Sie das unbedingt?

——————————

Diese eigenartige aber wohl einmalige Konstruktion ist zu empfehlen, falls ihr Buchscanner zu den etwas größeren Exemplaren gehören soll. Da mein Buchscanner problemlos Bücher von einer maximalen Größe bis 405 mm Länge und 345 mm Breite scannen kann, ist der, ich nenne ihn einfach mal Schlitten, auf Grund seiner Größe doch ziemlich schwer geworden. Schlitten ist das Teil, dass manuell immer hoch und runter gefahren wird, um die Seiten des Buches umzublättern. Daher habe ich den Buchscanner um ein Gewichtsausgleichkonstrukt (was für ein Wort) ergänzt, dass es nun ermöglicht, den Schlitten mit dem kleinen Finger zu bewegen. Die 2 Gewichte einer Hantel sorgen an einer geflochtenen Angelschnur und über 4 Umlenkrollen geführt, sozusagen für eine leichte Auf- und Abfahrt des Schlittens.

Ja liebe Besucher der neuen Bundesländer, das sind Teile aus einem Stabilbaukasten der ehemaligen DDR. Mein Schwager hatte sie für meine beiden Neffen vor vielen Monden eingekauft und gesammelt. Die Lausbuben spielen aber heute viel lieber mit Nintendo, Lego und Co. Glück für mich, Pech für die pädagogisch wertvolle Entwicklung meiner Neffen, aber das ist ein anderes Thema. 😉

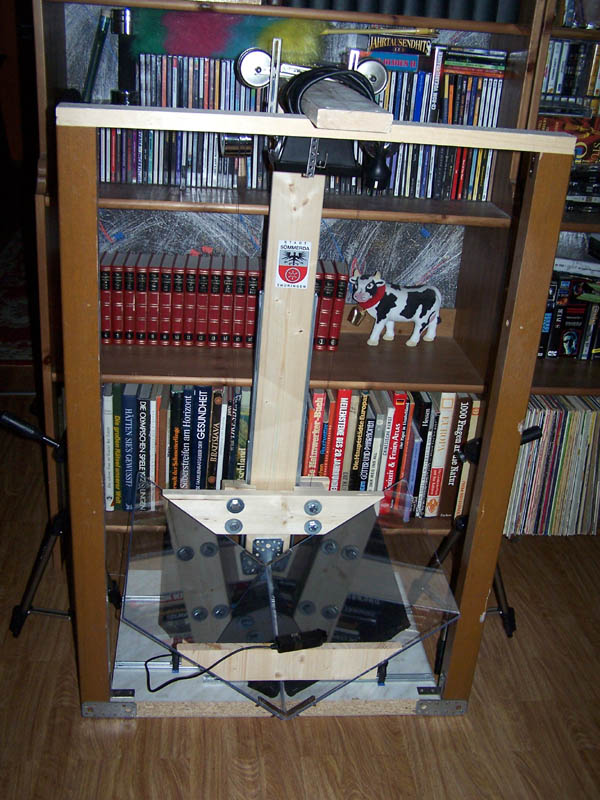

An Arbeitszeit, um den Scanner soweit fertig zu stellen wie er auf den oberen Fotos dargestellt ist, habe ich ca. 20-25 Stunden aufgewendet. Je nachdem, wie handwerklich geschickt Sie sind, können Sie diese Zeit unter- bzw. überbieten.

Die ersten Testläufe sind abgeschlossen und der Buchscanner funktioniert. 🙂 Demnächst werde ich dann das ein oder andere eingscannte Buch in einem separaten Artikel vorstellen. Spezielle Wünsche, welche Bücher digitalisiert werden sollten, werden natürlich auch angenommen. Schreiben Sie mir in dem Fall ein Mail oder nutzen Sie dafür die Kommentarfunktion in diesem Artikel.

Wie bereits oben erwähnt unterliegt dieser Artikel aber weiterhin ständiger Aktualisierungen und wird zu gegebener Zeit ergänzt bzw. erweitert.

——————————

Weitere Informationen zu Digitale Sammlungen oder der Wikisource, die sich mit dem Sammeln von urheberrechtsfreien Quelltexten beschäftigen, finden Sie auf den jeweiligen Webseiten.

——————————

Nachtrag am 15.04.2010:

An dieser Stelle noch eine Anmerkung zu der verwendeten Kamera des Typs Canon Powershot A590 IS. Ich habe heute versucht, per Fernauslösung ein oder mehrere Bilder mit dem Ricoh CA-1 zu machen, indem ich ihn an die Kamera anschloss. Das Ergebnis war nicht das, was ich eigentlich erwartet hätte. Es tat sich nämlich gar nichts. Kein Bild, kein Impuls zum auslösen des Apparates und der Gedanke, dass die Kamera bereits defekt geliefert wurde.

Am Auslöser selbst konnte es nicht liegen, da ich diesen mit einer anderen Ricoh Kamera getestet habe und wunderbare Ergebnisse erzielen konnte, also Bilder per Fernauslöser schoss.

Das Problem lag, wie so oft, an den fehlenden Informationen zum Thema CHDK. Die Voraussetzung für Canon Kameras, die an diesem Projekt Buchscanner teilnehmen dürfen ist, wie bereits weiter oben erwähnt, die Möglichkeit, den Funktionsumfang der Kamera mit CHDK zu erweitern.

CHDK greift nicht etwa in die Original-Firmware ein sondern setzt sozusagen auf ihr auf und kann jederzeit entfernt werden. Ein Update der vorhandenen Firmware auf der Kamera erfolgt also nicht. Aber, ohne die Erweiterung CHDK funktioniert auch eine Steuerung via USB Kabel bzw. Auslöser nicht. Es ist also unbedingt erforderlich, sich das entsprechende CHDK Firmware Update für seine Kamera zu besorgen und aufzuspielen, da dieses vom Hersteller aus nicht installiert wird.

Nach 1-2 Stunden Lektüre, ausprobieren und testen sollte ihre Kamera dann ebenfalls via Fernauslöser ansteuerbar sein und die gewünschten Ergebnisse, sprich die Bilder schießen. Weitere Informationen erhalten Sie auf den Seiten des CHDK-Forums und der CHDK-Wiki. Falls dahingehend noch Fragen auftauchen, bin ich natürlich auch bereit, im Rahmen meiner Möglichkeiten zu helfen. Nutzen Sie in dem Fall einfach die Kommentarfunktion dieses Artikels oder schreiben Sie mir ein Mail.

——————————

Nachtrag am 08.05.2010:

Heute möchte ich hier mal wieder ein paar Neuigkeiten zum Projekt Buchscanner anfügen. Obwohl mein Y-USB Kabel noch nicht eingetrudelt ist. Habe ich mit einer Kamera bereits Testaufnahmen gemacht und mit Scan Tailor bearbeitet.

Zuvor aber noch ein paar Hinweise am Rande. Wer mit Digitalkameras schon einige Erfahrungen gesammelt hat, der wird festgestellt haben, dass das im Grunde genommen eigentlich ganz erhebliche Stromfresser sind, wobei das LCD-Display wohl den größten Teil der Energie verbrauchen dürfte. Normale, also nicht wieder aufladbare Batterien versagen schon nach kurzer Zeit ihren Dienst und sind keinesfalls zu empfehlen. Zu bevorzugen sind wiederaufladbare Akkus der NiMH-Klasse, um nicht nur den Geldbeutel sondern vor allem die Umwelt zu schonen.

1. Ich habe mich gar in Umkosten gestürzt und einige AA Akkus vom Typ [[Eneloop]] gekauft. Diese sind zwar in der Anschaffung nicht billiger aber allemal besser als die normalen NiMH Akkus. Der Vorteil der Eneloop besteht bekanntlich darin, dass sie sich, auch über einen längeren Zeitraum gesehen, kaum entladen und ihre volle Power, die für Digitalkameras notwendig ist, behalten. Im Praxistest bin ich wirklich erstaunt, wie lange man mit diesen Batterien arbeiten kann, da mit Hilfe der CHKDK Software eine Anzeige der Restspannung in Prozent auf dem Display der Canon erscheint.

Wer noch ein paar Euro mehr übrig hat, der kann sich natürlich auch für um die 18,- Euro/Stück zwei Netzteile vom Typ ACK800 besorgen. Dies ist dann die eleganteste Lösung und man hat nie wieder Probleme mit leeren Batterien, vorausgesetzt man bezahlt seine Stromrechnung pünktlich. 🙂

2. Durch die ständigen Ergänzungen, Aktualisierungen im eigentlichen Artikel und den Anmerkungen von Ihnen in Form der Kommentare, über die ich mich natürlich sehr freue, besteht die Befürchtung, dass das ganze hier etwas unübersichtlich wird. Eventuell gibt es die Möglichkeit, diese Webseiten um ein Forum zu erweitern und diesen Beitrag in verschiedene Kategorien aufzuteilen. Als Vorbild könnte das Forum auf DIY Book Scanning dienen. Ich werde in absehbarer Zeit mal schauen und glaube irgendwo gelesen zu haben, dass es ein [[Plugin]] für das hier zur Anwendung kommende CMS [[Content-Management-System]] mit dem Namen [[Wordpress]] gibt. Eventuell wäre das geeignet, um diesen Buchscanner Workshop übersichtlicher zu gestalten.

3. Geplant ist vielleicht auch eine Broschüre oder gar ein kleines Buch, in dem alle persönlichen Erfahrungen und die der Kommentatoren einbezogen werden, die mit diesem Workshop verbunden sind. Ein Buch in Eigenregie herzustellen ist, dank günstiger Drucker und freier DTP [[Desktop-Publishing]] Programme wie beispielsweise [[Scribus]], also dank der heutigen technischen Möglichkeiten kein allzu großes Unterfangen mehr.

4. Mein Workshop wurde, wie in den Kommentaren nachzulesen, ebenfalls auf der Webseite Ich mach was mit Büchern von Leander Wattig veröffentlicht.

Nun aber zu der Software Scan Tailor und deren Bedienung. Auf der Webseite des russischen Programmentwicklers Joseph Artsimovich können Sie in englischer und russischer Sprache nachlesen, was Scan Tailor kann und macht. Es ist eine Software, die in erster Linie dazu dient den Rohscann, in unserem Fall also der Fotografie, entsprechend auszurichten, zu bearbeiten und als [[Tagged Image File Format]], kurz .TIFF abzuspeichern. Diese Dateien können dann mit einer entsprechenden [[Texterkennung]]ssoftware (OCR) bearbeitet und als [[PDF]] oder  jedem anderen Format derer die OCR Software fähig ist, weiter verarbeitet werden. Scan Tailor ist also keine direkte OCR Software.

OCR Software sind z. B. tesseract-ocr, ABBYY FineReader, OmniPage oder Readiris, um nur eine kleine Auswahl zu nennen. Mit Erfahrungswerten, welche Software am besten für die Texterkennung geeignet ist, kann ich noch nicht dienen. Sicher wird sich das aber in den nächsten Wochen ändern. Ich glaube mich zu erinnern, das Omnipage in verschiedenen Beurteilungen von Kunden immer ganz gut abgeschnitten hat und werde das Programm mal testen.

Wer aber eben sein zu digitalisierendes Buch nur in einer 1:1 Kopie auf die Festplatte sichern möchte und keine durchsuchbaren oder editierbaren PDF Dateien benötigt, der kommt auch ohne die Texterkennung und entsprechende OCR Software aus.

Zurück also nun zu Scan Tailor. Nachdem wir uns die aktuelle Version heruntergeladen und installiert haben, starten wir das Programm. Falls Sie Fragen zu weiteren Einstellungen und/oder Tipps zum Programm selbst benötigen, benutzen Sie bitte die Kommentarfunktion am Ende dieses Beitrages. Ich werde versuchen, nach bestem Wissen und Gewissen zu helfen.

Scan Tailor lässt sich, nachdem die Bilder von der Kamera auf die Festplatte übertragen und in ein neues Projekt geladen wurden, ziemlich einfach bedienen und besteht aus den folgenden 6 Arbeitsschritten, die Sie im oberen linken Bereich des Programms aufrufen können.

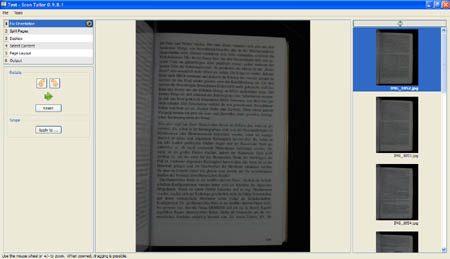

1. Fix Orientation (Lagebestimmung der Seite ändern)

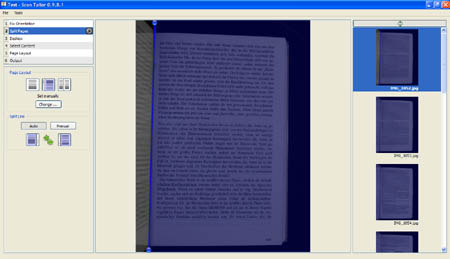

2. Split Pages (Seite automatisch oder manuell aufteilen)

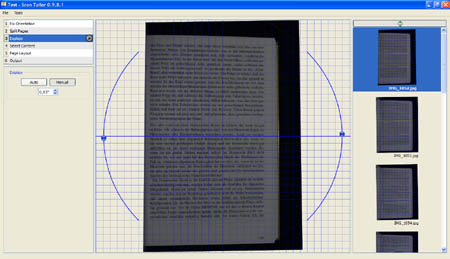

3. Deskew (Feinabstimmung der Zeilenlage)

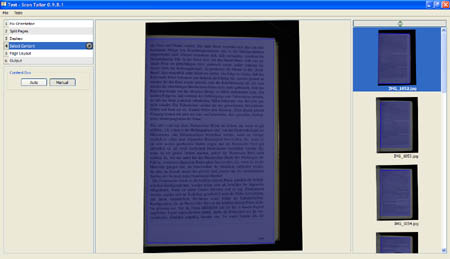

4. Select Content (auswählen des Inhaltes)

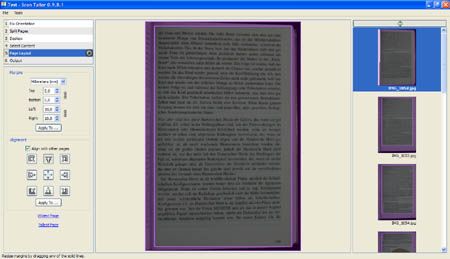

5. Page Layout (Anzeige der fertigen Seite und letzte Kontrollmöglichkeit)

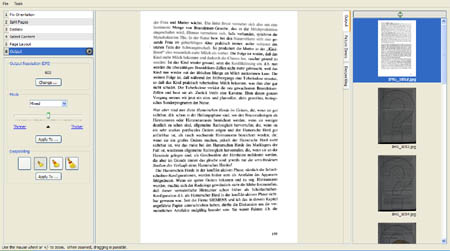

6. Output (Ausgabe als .tiff Datei in den entsprechenden Ordner)

7. Sláinte (einen guten irischen Whiskey bei angenehmer irischer Musik genießen und auf das Ergebnis anstoßen)

Ich empfehle, erst einige wenige, sagen wir 10 Seiten zu bearbeiten, um erste Erfahrungen mit Scan Tailor zu sammeln und nicht gleich ein komplettes Buch zu laden, um sich dann eventuell über das Ergebnis und die vertane Zeit zu ärgern.

So, das soll es für heute erst mal gewesen sein. Ich stehe für Ergänzungen oder Fragen natürlich auch weiterhin zur Verfügung und wünsche Ihnen bei Ihrem Buchprojekt viel Erfolg.

——————————

Nachtrag am 17.11.2011:

Buchscanner-Projekte sind Unikate, die sich in ihrer Form, dem Aufbau und der Wirkungsweise auch grundsätzlich unterscheiden können. Herr Fischer überließ mir freundlicherweise einige Bilder seiner Konstruktion, die ich hier gerne einfüge.

Er stellte sich und seinen Buchscanner erstmals im Kommentar Nr. 53 vor. Unter Kommentar Nr. 57 erhalten sie bei Bedarf eine ausführliche Beschreibung seiner interessanten Konstruktion, um Druckerzeugnisse zu digitalisieren.

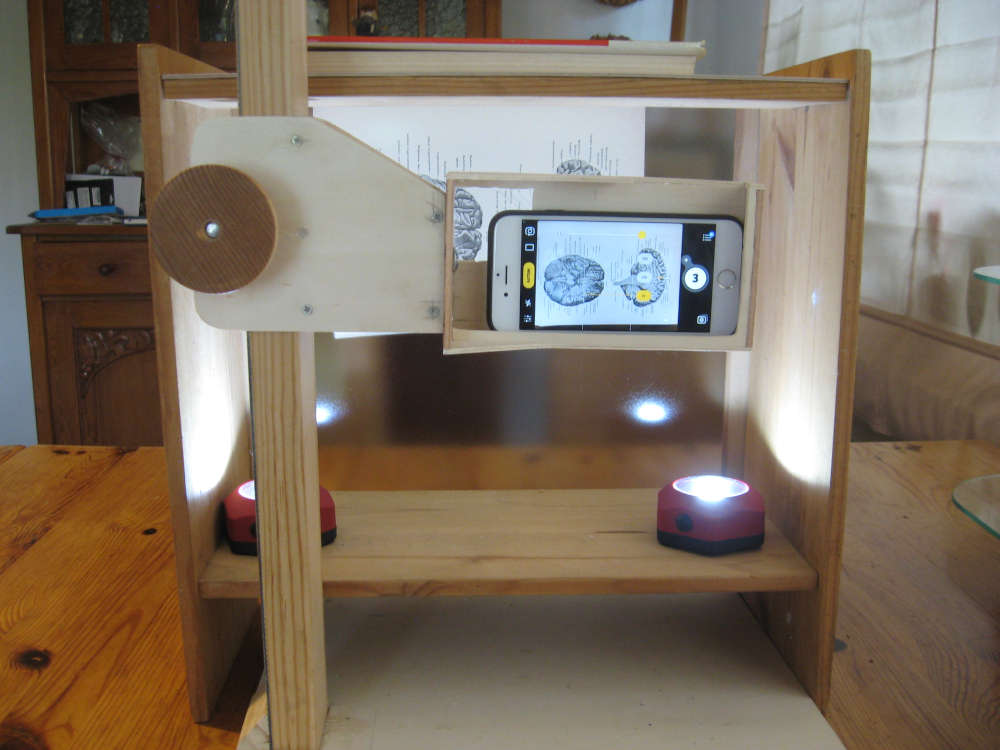

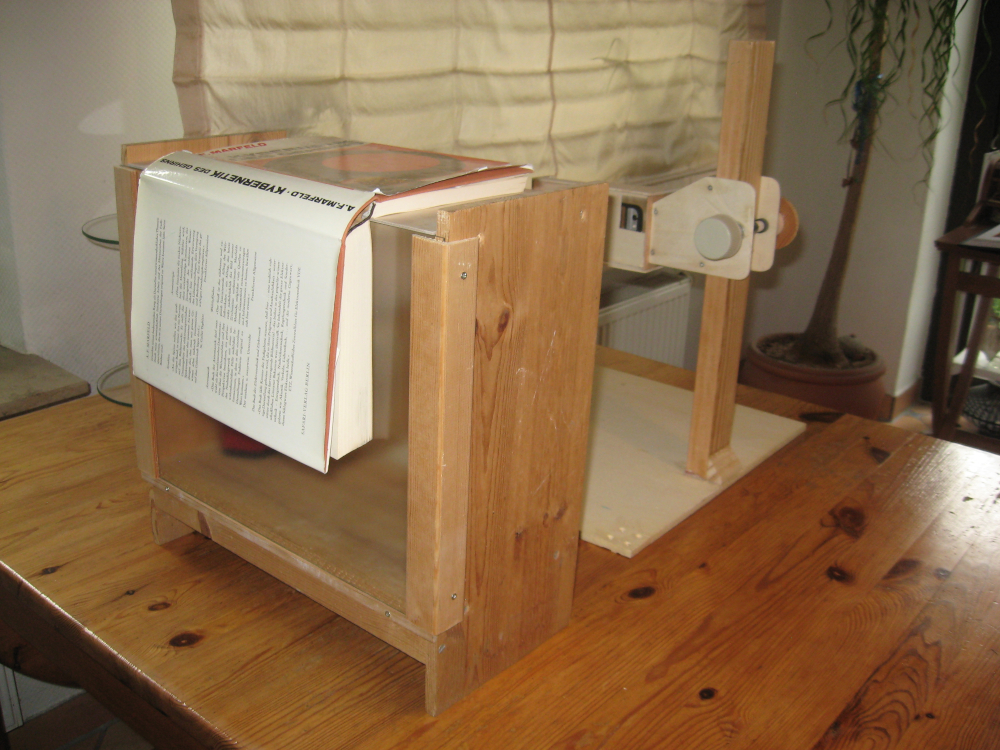

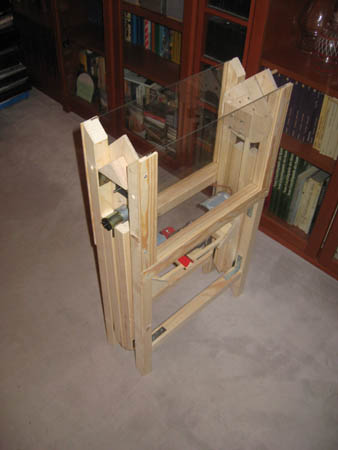

Anbei noch 2 Fotos von Burkhard Fleischer seinem Buchscanner. Sie beziehen sich auf den Kommentar vom 08.05.2021 bzw. 16.05.2021.

——————————

Und eine Umfrage füge ich hier auch noch mit an. 🙂

Gefällt Ihnen dieser Workshop und haben Sie Interesse an weiteren Erläuterungen/Ergänzungen?

View Results

Wird geladen ... Wird geladen ...

——————————


73 Kommentare

  1. Hallo, bin auch bald soweit anzufangen. Ich habe aber Angst, bei der anschließenden Software-Geschichte, da mein Englisch stark eingerostet und eh nur Minimalistisch war. Die von Dir genannten Seiten sind echt eine wahre Fundgrube (hatte ich auch schon gefunden).
    Bei der Frage eines anderen “Voters” möchte ich nur sagen: “ich möchte sowas!!!”
    Mein Schrank quillt über, mein Pocketbook braucht Futter und mehrer Bände einer Reihe erscheinen in solch langen Zeitabständen, dass ich bis dahin die vorherigen bereits verlegt habe, aber dann doch nochmals lesen möchte.
    Ich sehe auch nicht ein, dass ich mit gekauften Büchern nicht machen kann, was ich will (Als Sicherung digitlisieren!)
    solange ich diese nicht weitergebe, kann mir (noch ) niemand dies verbieten.
    Außerdem finde ich, wir Europäer verschlafen mal wieder einen (Entwicklungs-) Zug.
    Amiland veröffentlich inzwischen sehr viele Bücher, Zeitschriften sind sogar online downzuladen und bei uns heißt es mal wieder: Wir beobachten, sehen dieser Entwicklung aber noch skeptisch entgegen.

    Also kurz gesagt: Super, weiter so. Wer´s nicht braucht, ist ja nicht gezwungen, sich hier herum zum treiben.

  2. Uwe Ross

    Hi,

    Vielen Dank für den Kommentar. Ich freue mich immer wieder über neue Interessenten. Das mit der Software bekommt man bestimmt auch irgendwie hin. Meine Englischkenntnisse sind ebenfalls nicht gerade berauschend aber zum Glück gibt es ja noch Babelfish und ähnliche Online Übersetzer. 😉

    Nur der Zeitpunkt zur Veröffentlichung des Artikels war etwas ungünstig gewählt. Ich brauche noch eine 2. Canon Powershot A590 IS und im Moment sind die Preise für die gebrauchten Kameras auf ebay um durchschnittlich 20% gestiegen. :-/

    Wenn sich noch mehr Kommentatoren einfinden, ist es sicher auch möglich, ein kleines Forum einzurichten, dass sich dann speziell mit diesem Workshop in deutscher Sprache zum Bau eines Buchscanners beschäftigt und auch Bilder der eigenen ‘Apparaturen’ hochgeladen werden können.

    Viel Erfolg bei deinem Projekt.

    Herzlichen Gruß
    Uwe Ross

  3. Hallo Herr Ross,

    vielen Dank für diesen sehr interessanten Beitrag! Ich würde ihn gern parallel bei wasmitbuechern.de veröffentlichen und Ihnen dafür einen Account anlegen. Was halten Sie davon? So bekäme Ihr Beitrag und Ihre dahinter stehende Initiative noch etwas mehr Aufmerksamkeit …

    Später könnten wir auch auf Ihr Forum speziell zu diesem Thema verweisen und hoffentlich richtig was in Gang bringen.

    Viele Grüße
    Leander Wattig

  4. P.S.: Sie könnten den Beitrag natürlich auch selbst einstellen, wie auf der Startseite bei uns beschrieben …

  5. Uwe Ross

    Hallo Herr Wattig,

    Vielen Dank an Ihrem Interesse. Das Projekt Buchscanner habe ich bereits in Ihrem Schwarzen Brett verlinkt. Natürlich dürfen Sie den Beitrag zusätzlich parallel auf Ihren Seiten veröffentlichen oder verlinken. Aktualisierungen erfolgen hier, wie bereits im Artikel vermerkt, zu gegebener Zeit.

    Auch ich habe großes Interesse, mehr ‘Buchscanner-Bauer’ zu begeistern und eventuell eine Datenbank für digitalisierte gemeinfreie Bücher, unabhängig von Google Books, online, kostenfrei und für jedermann zugänglich zu schaffen.

    Am kommenden Wochenende finde ich sicher die Zeit, um mir das Prozedure auf Ihrer Startseite genau anzusehen und einen (verkürzten) Beitrag zu meinem Projekt zu verfassen und Ihnen per Mail zu senden.

    Herzlichen Gruß
    Uwe Ross

  6. Hallo Herr Ross,

    klasse, dass Sie mit einer Parallel-Veröffentlichung einverstanden sind. Wie ich gesehen habe, hatten Sie bereits ein Profil bei uns angelegt. Über dieses habe ich das Ganze veröffentlicht. Sie können sich auch mit Ihren Daten einloggen und den Beitrag ggf. anpassen. Ansonsten habe ich schon allerhand Verweise auf Sie/Ihre Seite ergänzt. Zu Beginn auch, dass hier das Original erschienen ist. Weiter habe ich auf die Kommentare hier hingewiesen. Wenn ich noch etwas anpassen soll, geben Sie mir bitte einfach kurz Bescheid. Jetzt bin ich erstmal gespannt, ob sich auch andere für das Thema interessieren. Gern auch später eine Fortsetzung parallel bei uns.

    Viele Grüße
    Leander Wattig

  7. hallo,
    durch meine recherchen zum scannen von büchern bin ich durch zufall auf diesen beitrag gestoßen. ich finde die idee sehr interessant und es ist eine gute alternative zum herkömmlichen buchscannern.

    wie lange würde es rein rechnerisch gesehen dauern damit ein 600 Seitenbuch abzuphotograhieren und am rechner in ein pdf, txt oder andere textdatei umzusetzen.
    muss man alle bilder dann am rechner noch mit dem Scan Tailor programm bearbeiten?

    ich bin selbst am überlegen wie ich meine 100 bücher digitalisiert bekomme um sie auf einem ebook-reader lesen zu können. derzeit bin ich noch am überlegen wie ich das machen soll weil es doch ca 60000 seiten sind… ein scanner mit dem man bücher digitalisieren kann hab ich schon gefunden… ich kann mich allerdings nicht entscheiden welchen weg ich gehen soll.

    allerdings werde ich diesen beitrag hier weiterhin mit spannung verfolgen

    gruß Thomas

  8. Uwe Ross

    Hi,

    Wie lange es dauert, ein 600 Seitenbuch einzuscannen, zu bearbeiten und in eine (durchsuchbare) pdf umzuwandeln? Diese Frage kann ich leider noch nicht beantworten. Ich schätze aber mal so über den Daumen gepeilt mindestens 10 Stunden. Sicher auch etwas zügiger, wenn man sich mit der Hard- bzw. Software angefreundet hat, alles reibungslos funktioniert und man dadurch effektiver arbeiten kann.

    Du schreibst, dass du bereits einen Scanner gefunden hast, mit dem man Bücher digitalisieren kann? Meinst du damit einen Flachbettscanner ala PLUSTEK OpticPro A360 oder ähnliche Modelle?

    Am Wochenende werde ich, einige Testseiten scannen und mit Scan Tailor bearbeiten. Eine Canon Powershot habe ich ja bereits, das auslösen der Kamera funktioniert und der Scanner ist auch zu Testläufen bereit. Die 2. Kamera dürfte im Laufe der nächsten Woche eintreffen. 🙂

    Noch eine Anmerkung zu dem beschriebenen und abgebildeten Y-Kabel von Motorola. Im englischen Forum wurde der Beitrag in den letzen Tagen mit folgender Anmerkung editiert: EDIT: DO NOT BUY THIS Y CABLE, IT WILL NOT WORK (Kaufen Sie dieses Y Kabel nicht, es funktioniert nicht mit den anderen Komponenten des Buchscanners).

    Also Finger weg von diesem Kabel. Ich hatte glücklicherweise auch noch keines bestellt, da sich selbst die Bestellung als recht schwierig erweist. Das Kabel ist in Europa nicht erhältlich und in den USA sind Kabel für solche Centbeträge nicht so einfach zu ordern.

    Nun wird aber eine andere, getestete und funktionierende Lösung in dem folgenden Artikel beschrieben:

    http://diybookscanner.org/forum/viewtopic.php?f=1&t=353

    Die Aktualisierung des gesamten Beitrages hier und auf den Seiten von was mit Büchern erfolgt ebenfalls am Wochenende.

    Herzlichen Gruß
    Uwe

  9. also ich habe ein scanner gefunden der ausschließlich dafür gedacht ist bücher zu scannen und ein gutes software packet ist auch gleich mit dabei

    http://www.filmscanner.info/PlustekOpticBook3600Corporate.html

    da schafft man ca 200 seiten pro stunde…..

    ich bin am überlegen das gerät zu kaufen und dann zu test bzw meine bücher zu scannen und bei einem preis von ca 250 euro ist das ein guter preis.

  10. Uwe Ross

    Hm, ja den Plustek OpticBook 3600 hatte ich auch schon ins Auge gefasst, bin aber nach der Lektüre der 5 Amazon Rezensionen zu dem Gerät wieder davon abgekommen:

    Diese Rezensionen stammen von Käufern, die versucht haben, mit dem Teil zu arbeiten. Dein Link von Filmscanner beschreibt den PlustekOpticBook aus der Sicht eines Verkäufers. 😉

    Aber eben, du kannst das Gerät ja ausprobieren und bei Nichtgefallen oder ungenügender Funktionsweise ohne Angabe von Gründen innerhalb von 4 Wochen zurück senden, sofern du über das Internet bestellst. Falls du dir ein solches Gerät besorgst, würde ich mich über Erfahrungsberichte freuen.

    Zurück zum Thema. Gestern habe ich die ersten Aufnahmen mit einer Kamera gemacht und die Bilder in Scan Tailor verarbeitet. Die exakte Bedienung des Programmes erfordert jedoch noch einige Einarbeitungszeit. Ich denke aber, dass ich im Laufe der Woche brauchbare Ergebnisse liefern kann.

    Heute schaffe ich es auf keinen Fall, da ich noch 1,5 kg frisch gepflückten Bärlauch zu Pesto verarbeiten muss. 🙂

  11. Also die Rezensionen gehen teilweise sehr auseinander…. aber alle sagen das die software nicht die beste ist.

    Da die alternative preislich im selben feld liegt ( das scanner kostet ca 250 euro) und auch Abbyy Fotoreader mit dabei ist denke ich das ich im Juni mir so ein Gerät kaufen werde…da ich viele Bücher zu sammen habe und öfter neue mit dazukommen ist für mich die Scangeschwindigkeit sehr entscheident.

    Bber trotz dieser tatsachen bin ich sehr auf den Buchscanner und die Resultate hier gespannt und sollte sich der Buchscanner Opticbook als unzureichend herausstellen kann ich immernoch auf die Erfahrungen hier zurückgreifen.

  12. Es ist schön zu sehen, dass das Interesse für diese Thematik um sich greift. Mein eigener Scanner ist auch fast fertig.
    Das Gefummel mit den verschiedenen USB-Adaptern und Y-Kabeln wird man sich künftig höchstwahrscheinlich ersparen können, denn auf diybookscanner.org arbeitet man an einem Computerprogramm, das den Anschluss beider Kameras an den Computer vorsieht. Um eine Doppelseite “einzuscannen” braucht man lediglich eine Taste zu drücken, damit das Programm die Auslöser betätigt die Fotografien von der Kamera auf den Computer herunterlädt und nummeriert. Für viele potentielle Benutzer wird es vermutlich einen Haken gebe: es wird voraussichtlich nur das Betriebssystem Linux unterstützt werden.

  13. Uwe Ross

    Na das sind doch mal gute Nachrichten. 🙂 Mir wäre es auch lieber, wenn zukünftige Geräte ohne diese ganze Verkabelung auskommen könnten.

    Die Beschränkung der Software auf Linux würde aber möglicherweiße viele fleißige Bookscanner-Bauer außen vor lassen, da der Großteil der PC-Nutzer mit den Entwicklungen aus Redmond (Microsoft Windows) unterwegs sein dürfte.

    Aber um es mit den Worten unserer Bundeskanzlerin auszudrücken: “Wir werden versuchen, für dieses Problem eine gemeinsame Lösung zu finden“. 😉

    Ich habe vor einigen Jahren mal eine Suse Linux Version 7.3 parallel zu einem Windows Betriebsystem installiert und betrieben. Wenn ich die CD’S etwas entstaube, ist es eventuell möglich, die Software zusammen mit einer kleinen Partition Linux auf meinem Windows Rechner zum Laufen zu bringen.

    Oder es erscheint irgendwann doch noch eine Version für Windows, da das Interesse an den Buchscanner-Projekten auch in Zukunft auf Interesse stoßen wird. Auf alle Fälle sollte man die Entwicklung der Software via diybookscanner.org weiter verfolgen.

  14. Pagnol

    Ich kann es Ihnen ans Herz legen, einmal die Linux-Distribution Ubuntu auszuprobieren. In puncto Benutzerfreundlichkeit hat Linux in den letzten Jahren noch einmal einen Sprung gemacht, Ubuntu ragt hier meiner Meinung nach besonders hervor.

    Der Grund für die Beschränkung auf Linux ist die Absicht, ein Rund-um-sorglos-Paket fürs Digitalisieren von Büchern anzubieten, das ausschließlich auf quelloffener Software aufbaut – und es gibt meines Wissens keine auf Windows lauffähige quelloffene OCR-Software.

  15. Hallo, dem Kommentar von Pagnol wollte ich etwas zufügen:
    Die “Gebastelei” mit dem Y-Kabel kann man auch umgehen, wenn man sich dies fertig kauft. Zwar muß auf der Kamera eine andere Betriebssoftware geladen werden, dies geht aber sehr schnell und ist in mindestens einem Fotoforum gut erklärt und wird auch “softwaretechnisch” weiterentwickelt.
    Dieses Y-Kabel kann man bei “http://www.digi-dat.de/produkte/index.html#SDM” bestellen (ich habe eins mit 65cm Kabel gewollt) und nachdem auf der SD-Karte in der Kamera eine andere Software ist, kann man mit beiden Kameras gleichzeitig auf Knopfdruck loslegen. Die Software ist “StereoPhoto Maker (German)”
    Allerdings haperts bei mir an dem Zusammenbau des Gerätes. (Mein Mann sträubt sich noch mit Händen und Füßen gegen dieses Projekt)
    MfG Gigi

  16. Uwe Ross

    Hi Gigi,

    Vielen Dank nochmal für den Hinweis. Ich hatte den Artikel letztes Wochenende unter anderem mit folgendem Absatz aktualisiert:

    “Hinweisen möchte ich auch noch auf eine andere Möglichkeit, die beiden Kameras auszulösen. Bei meinen Recherchen zu dem Projekt stieß ich auf folgenden Fernauslöser der Firma digi-dat. Auch wenn unsere Powershot A590 IS nicht explizit bei den unterstützten Kameramodellen aufgeführt ist, sollte dieser Auslöser ebenfalls funktionieren. Eventuell hilft eine Anfrage per Mail an die Firma. Der Preis dieses Fernauslösers schlägt mit 41,65 Euro zu Buche. Hinzu kommen Kosten für Adapter und eventuell Kabelverlängerungen.”

    Das sich Ihr Mann für das Projekt begeistert, bekommen Sie sicher auch noch geregelt. Wenn alle Stricke reisen, empfehle ich, die übrigen Kabel zu verwenden, um ihn an die Werkbank zu binden und nicht eher zu lösen, bis das Gerät fertig ist. 😉

  17. Hallo zusammen,

    ich habe auch mal Digicam Scan Luft geschnuppert, um es dann schliesslich wieder zu lassen. Immerhin kam eine 10MP Canon 400D zum Einsatz, die Resultate waren aber letztlich nicht befriedigend.
    Probleme: – Ausleuchtung
    – Objektivverzerrungen (Unschärfe in den Ecken)
    – Geschwindigkeit

    Wenn man es schafft, die 2 Faktoren Kamera und Licht zu optimieren und viel Spass am basteln hat, wird man halbwegs vernünftige Resultate erzielen können. Doch extra 2 teure Digicams dafür anzuschaffen ist nicht jedermanns Sache.

    Wie gesagt haben sich meine Tests nicht mit einem handelsüblichen Scanner messen lassen. Und ich wollte beides: perfektes Rohmaterial und klasse OCR. Für OCR empfehle ich übrigens Abby Finereader. M.E. gibt es da aktuell nichts besseres.

    Mittlerweile gibts recht preiswerte Alternativen:
    schon mal von Photokopierapparat mit Scanfunktion gehört?
    Auf unserer Uni haben sie neuerdings diese Dinger. Inkl. USB Port. Und das tollste daran: es kostet genau nichts! Also auch für nicht Studenten eine Möglichkeit, preisgünstig perfekte PDF Scans von Büchern zu erstellen.

    Der Scan dauert übrigens nicht länger als normales Photokopieren, und man kann wählen zw. 300-600 dpi Auflösung. Habe so bereits 3 400-Seiten Wälzer in je 20 Min. in ein pdf auf USB-Stick beamen lassen.

    Vielleicht für den einen oder anderen von euch ein Geheimtipp…

  18. Uwe Ross

    Hi,

    Kannst du mal den Typ des Fotokopierers mit Scannfunktion, der bei euch in der Uni steht, in Erfahrung bringen und hier noch einfügen? Würde mir das Teil gerne mal genauer anschauen.

    Gibt es da keine Probleme beim scannen mit der Wölbung bei aufgeschlagenem Buch? Bis zu welcher max. Größe kann gescannt werden? Fragen über Fragen. 😉

    Bin mal gespannt, wann die ersten Espresso Book Maschinen in den Universitäten und Bibliotheken hier in Deutschland auftauchen. Dann wird es noch einfacher, Publikationen, sofern bereits digitalisiert und urheberrechtlich abgeklärt, an Ort und Stelle für eine geringe Gebühr in wenigen Minuten herzustellen.

  19. Mach ich gern, schau heut mal nach.

    Bei dickeren Büchern hat man ab und an das Problem mit der Wölbung. Da leidet halt dann der Buchrücken ein wenig…

    Format: ich denke A3. Mehr wäre wohl unrealistisch. Für den Bücherscan aber vollkommen ausreichend.

  20. Also, das Gerät ist ein
    Toshiba e-studio 5520c

    Format: A3

  21. Uwe Ross

    Hm, feines Teil, da tränen einem die Augen. Einen Preis konnte ich nicht in Erfahrung bringen. Nur soviel, dass Teil mit 4 neuen Tonern (cyan, magenta, gelb, schwarz) auszustatten, kostet mal fix um die 800,- Euro. :-/

    Aber auf alle Fälle auch eine schöne Sache, Kopien von Büchern für den privaten Gebrauch herzustellen, wenn das Gerät in der Uni zur freien Verfügung steht.

    Noch eine Möglichkeit, Bücher zu digitalisieren, habe ich dieser Tage auf der folgenden Webseite entdeckt.

    Bücher digitalisieren bei Promago

    Das Buch wird nach seiner “Zerstörung” per Einzugscanner digitalisiert. Was es nicht alles gibt, aber mir wäre das nix, da ich es (noch) nicht über das Herz bringen kann, ein Buch auf die Kreissäge zu legen, um an die einzelnen Seiten zu kommen.

    Wie weit ist mein Buchscannerprojekt? Nun, dass Y-Kabel aus Fernost ist letzten Samstag hier eingetroffen. Leider musste ich feststellen, dass sich an den 2 Enden keine USB-Buchsen, sondern Stecker befanden. Auf dem Bild der Auktion und auch der Beschreibung des Artikels war zu entnehmen, dass sich dort eigentlich hätten Buchsen befinden müssen.

    Na was soll’s, bevor ich das Y-Kabel zurück nach Hong Kong schicke und ein anderes verlange, besorge ich mir lieber noch 2 USB Adapter von Buchse auf Buchse für jeweils 2,19 € (inkl. Versand) und kann das Thema Verkabelung dann hoffentlich endlich ad acta legen.

    Einige Versuche, diverse Fotos von einer Kamera mit der Texterkennungs-Software Omnipage zu bearbeiten und als PDF abzuspeichern, wurden auch erfolgreich durchgeführt. In dem Fall wäre eine vorherige Bearbeitung mit der Software Scan Tailor nicht notwendig. Näheres dazu aber in den nächsten Tagen bzw. Wochen.

  22. Ich musste mitlerweile eingestehen, dass die Erkennung von Omnipage 17 besser ist als die der Konkurrenz. Ich erreiche doch damit glatt eine Genauigkeit von 99.9%…

  23. Zur geometrischen Korrektur von Buchseiten empfehle ich übrigens Book Restorer v4.2.1 (kostenpflichtig, oder eben auch nicht…). Es gibt aktuell nichts besseres zum Begradigen von Textzeilen.

  24. Pagnol

    Vielen Dank für den Hinweis auf Book Restorer. Die Ausprobierversion kommt sogar mit derartigen Scans zurecht:

    http://yfrog.com/3odeformedp

    Vielleicht lässt sich mit Book Restorer der Traum vom Scanner realisieren, der mit einer mittig über dem im 90-Grad-Winkel aufgeschlagenen Buch angebrachten Kamera auskommt.

    cappac: Deine Beobachtung betreffend OmniPage kann ich bestätigen. Im Vergleich zum FineReader arbeitet OmniPage vor allem flotter.

  25. Uwe Ross

    Book Restorer ist tatsächlich kein schlechtes Programm. Obwohl es bei mir ab und an mal hängen bleibt bzw. abstürzt, was aber sicher auf Bedienungsfehlern meinerseits beruht. Ist denn ein Preis für die Software bekannt? Die Firma i2S SA, die übrigens auch schmucke Buchscanner herstellt, hält sich da ja sehr bedeckt.

  26. Uwe Ross

    Soeben erhielt ich einen Anruf der Walter Nagel GmbH & Co. KG aus Bielefeld. Das ist der offizielle Vertriebspartner der französischen Firma i2S SA für den deutschsprachigen Raum.

    In diesem sehr interessanten Gespräch wurde mir unter anderem der Preis für eine vollwertige Einzelplatzversion von Book Restorer mitgeteilt, den ich euch nicht vorenthalten möchte. Danach werden 4.000,- Euro für die Software nötig sein, um diese uneingeschränkt zu nutzen. Eine etwas abgespeckte Version, mit der max. 50.000 Seiten bzw. Images bearbeitet werden können, kostet 1.000,- Euro. :-/

    Ohne Frage, ein stolzer Preis für ein Programm, dass aber derzeit sicher im Bereich der Digitalisierung weltweit eines der besten sein dürfte. Für weitere Fragen zu Book Restorer oder anderen Buchscannern, z. B. dem Einstiegsmodell von i2S SA, dass für rund 10.000,- Euro zu haben ist, wendet ihr euch am besten direkt an die Firma Walter Nagel über obigen Link.

    Also zurück zu Scan Tailor, oder … ?

  27. Ich frage mich, ob die Verwendung eines Roboterarmes, wie sie bei conrad.de angeboten werden, auf die Dauer nicht zu flexibleren Ergebnissen führen würde. Nur eine Kamera oder Scanner, größere Seiten möglich und der Automatisierungsgrad wird begrenzt durch die Fähigkeiten zur Programmierung.
    Da die Arme eine Lernmodeus haben dürften, ist nur eine Kamera wohl immer möglich, das Umblättern braucht noch wenigstens einen Sensor oder man gibt Seitenzahlen als Parameter ein. Vielleicht im übernächsten Winter…

  28. Uwe Ross

    Interessant ist das allemal. Ein automatischer Seitenumblätterer sozusagen. Ab 149,95 € bekommt man die Roboterarme bei conrad.de. Man müsste sich so ein Teil mal bestellen und ein wenig damit experimentieren.

    Aber eben, nicht heute oder morgen … 😉

  29. Hallo wiedereinmal,

    also ich bin seit einer woche der besitzer des Plustek Optibook 3600. bei Media Markt hab ich es bestellt und hat 250 € gekostet was eine gute alternative ist zu einem selbst gebauten scanner ist.

    Ich habe heute mein erstes Buch gescannt und mit allem drum und dran 4 stunden gebraucht (830 Seiten). in der Stunde schafft man ca 250 seiten und ich hab noch ein paar pausen eingelegt.

    Nach dem scannen wandelt die OCR von Abbyy Finereader die bilder in texte um und kann sie dann in word, works oder text datei ausgeben….bei bilder hat sich das programm etwas schwer und da stehen dann zeichenkonstellation die man nicht entziffern kann und wenn am anfang eines satze ein buchstabe ganz groß gedruckt ist erkennt das ocr das auch nciht. ansonsten ist das was ich kurz gelesen habe gut gelungen.

    ICh hab mir die texte in Word ausgeben lassen und sie dann als PDF abgespeichert.

    Mit Calibre wandel ich die PDF dann in ePub um was sehr gut geht.

    Zum lesen hab ich mir ein iPad gekauft und da kann ich auch das buchcouver mit richtig anzeigen lassen ( in Calibre kann man ein couver auswählen was man für das jewalige buch haben will)

    1 Buch geschafft, bleiben noch 115 🙂

  30. achso noch als zusatz…. das scann programm kann man sagen welche seite es um 180° drehen soll..also muss man nur umblättern und auf die scannfläche legen

  31. Uwe Ross

    Moin Thomas,

    Besten Dank für deinen Erfahrungsbericht. 4 Stunden zum einscannen eines 830 Seiten starkes Buches, kommt dann noch die Zeit für die Nachbearbeitung hinzu?

    Na da hast du ja noch was vor dir. Viel Erfolg beim Scannen der restlichen 115 Bücher.

    Gruß Uwe

  32. Hallo Uwe,

    Die Zeit ist schon komplett… Ich scanne die Seiten ein und wenn alle gescannt sind Klick ich einfach im Programm auf weiter und dann agiert die OCR automatisch und gibt mir den Text dann in word aus. Und dann als pdf oder anderes Format speichern und in ein Format umwandeln das ein ebook Reader lesen kann.

    Ist natürlich ein Haufen Arbeit. Bei deinem Vorgang brauchst du doch mehr Zeit oder?

    Hab jetzt schon ein zweites Buch fertig. Das war genauso dick… Bei dicken Büchern muss man zur Mitte hin den Buchrücken ein Büschen an die scannerkante drücken aber es bleibt am rücken kein schaden zurück.

    Also wenn man nicht handwerklich begabt ist, ist dieser Scanner ein gute Sache und vom kosten Faktor kommt er mit einem selbstgebauten Scanner fast gleich da man dort ja 2 Kameras braucht und die sind auch nich so günstig

  33. Uwe Ross

    Na ja, das einscannen geht eigentlich ziemlich fix und mitunter schneller als bei professionellen Buchscannern. Die Nachbearbeitung ist halt zeitaufwendig. Kommt aber auch darauf an, ob es sich bei dem Buch nur um reinen Text handelt oder einen Bildband mit hochauflösenden Grafiken.

    Die Bearbeitung eines Romans z. B. der nur als 1:1 Kopie auf der Festplatte abgelegt werden soll, dauert auch nicht so lange wie ein Sach- oder Fachbuch, dass als durchsuchbares PDF gespeichert werden soll. Da muss die OCR-Software ran und anschließend wird der Text überprüft und gegebenenfalls korrigiert.

    Ja, vom Preis für die Grundausstattung her nehmen sich unsere zwei Methoden nicht viel und vom Zeitaufwand ist das auch ungefähr gleich. Wollen wir hoffen, dass uns in Zukunft nicht die Lust am Bücher scannen vergeht. 😉

  34. Hallo,
    hier [LINK wurde entfernt] gibt es einen Testbericht über VueScan, das sehr gut mit dem OpticBookPro zusammen arbeitet. Das Knopf drücken kann man sich damit ersparen, da automatisch weiter gescannt wird.

    Es werden viele Tips zum Buchscannen und der Nachbearbeitung gegeben – viele davon auch für den hier gezeigten Buchphotographieautomaten anwendbar.

  35. Uwe Ross

    Hi,

    Den Link zum Forum der Webseite donationcoder.com wurde von mir entfernt, da Firefox eine gesicherte Verbindung zu einem ungültigem Sicherheitszertifikat auf meinem PC nicht aufbaut.

    VuesScan dagegen habe ich auf die wikipedia weitergeleitet. Sollte man sich auch mal genauer anschauen das Proggi. Vielen Dank für den Tip

    Gruß Uwe

  36. Hallo Uwe,
    prima Infos für alle die mobil lesen wollen.
    Mich verwundert etwas dass so wenig Probleme bei dickeren Büchern haben,sie lassen sich nur sehr schwer eben auflegen.Hab neulich probiert ein gut gebundenes 600-seitiges Fachbuch abzulichten, die starke Krümmung in der Mitte hat selbst Finereader nicht gepackt.
    Hast du mir dazu noch einen Tip?

    Gruss
    Hendrik

  37. Hi Hendrik,

    Ein Möglichkeit wäre, den Buchrücken mit einer Kreissäge abzutrennen und die losen Blätter danach mit einem Einzugscanner zu digitalisieren. Aber eben, dabei wird das Buch als solches zerstört und diese Methode ist sicher nicht jedermanns Sache.

    Ich nehme an, du benutzt einen normalen Flachbettscanner, bei dem die Krümmung selbst durch starken Druck und vor allem bei dickeren Büchern hinderlich sein kann. Oder hast du dir einen eigenen Buchscanner gebastelt?

    Gruß Uwe

  38. Hallo Uwe,

    ich habe quasi mal den Buchscanner von dir simuliert,also das Buch aufgeschlagen und fotografiert.
    Dabei hab ich festgestellt dass ich ziemlich Druck auf die Glassplatte aufbringen musste,
    damit die Krümmung nicht zu stark ist.
    Ich bin grad ziemlich in dem ganzen Thema gefangen…
    Das Buch auseinander sägen und die Blätter mit einem ScanSnap durchlaufen lassen, klingt echt cool,
    aber dann muss erst mal noch alles formatiert werden 🙁
    Das Formatieren wird mit Finereader nicht schlecht erledigt, aber bei Büchern mit vielen Abbildungen etc.
    muss man oft manuell eingreifen, bei 500 Seiten ist der Tag rum, ich wollt doch eigentlich mehr lesen als scannen 😉
    Also vielleicht doch nur scannen, ohne OCR und Formatierung, gibt aber bei 500 Seiten riesige pdf Dateien,
    die nicht unbedingt sehr schön aussehen und sich nicht durchsuchen lassen.
    Will ich das Buch vielleicht doch noch mal lesen, oder nur noch als ebook haben?
    Ich könnt es ja gleich als ebook kaufen, wäre da nicht die Sache mit dem (blöden) DRM…

    Auf das Thema Buchscanner bin ich gekommen, da ich viel lese und mir immer eigene Notizen ins Buch mache.
    Leider find ich die Notizen nicht mehr so gut wieder, warum also nicht gleich alles elektronisch machen?
    Mit dem PDF Annotator könnte man das gut machen, setzt allerdings ein PDF voraus was sich beschreiben lässt
    und hier kommt dann auch schnell das DRM ins Spiel.
    Schöner wärs noch mit einem ebook reader, für Notizen wäre aber ebook.pub Vorraussetzung, glaub ich wenigstens.

    Würd mich freuen wenn du mir noch deine Meinung zu dem Ganzen sagen könntest.

    Vielen Dank und Gruss
    Hendrik

  39. Hi,

    spannende Sache.

    Ist denn in ScanTailor eine Batchbearbeitung möglich?

    In der aktuellen Omnipage Version werden auch Digitalkameras mit unterstützt.

    Was ich noch suche sind Digikameras mit mehr als 12 Mio Pixel und einer Fernbedienmöglichkeit.

    Kennt da jemand was? Könnte hier vielleicht noch eine Empfehlungsliste entstehen.

    Gruß
    Matti

  40. Hi Matti,

    Die erste Frage kann ich dir so nicht beantworten. Am besten du experimentierst mal ein wenig mit Scan Tailor.

    Eine Empfehlungsliste für Digitalkameras über 12 Mio Pixel wäre sicher auch angebracht, wenn genügend Erfahrungsberichte zur Verfügung stehen.

    Dieser Artikel wird, laut Statistiken und dank des Google-Translator-Plugins auch in anderen Ländern mit Interesse verfolgt. Schauen wir mal, ob eine derartige Liste entsteht.

    @Hendrik
    Sorry, für die späte Antwort.

    Soso, du bist also einer derjenigen, die Notizen in ihre Bücher schreiben? :-/
    Nein, ist ja nicht schlimm und im Endeffekt sind es ja deine Bücher und irgendwo hab ich mal gelesen, dass ein Buch mit Randnotizen dem zukünftigen Leser sogar behilflich sein kann. 🙂

    Wenn du viele Notizen machst und der PDF Scann durchsuchbar sein soll, kommst du wohl um eine OCR Bearbeitung nicht herum.

    Für die Begutachtung der Software PDF Annotator und ebook.pub habe ich noch keine Zeit gefunden. Durch einfaches rumexperimentieren und improvisieren wurden aber schon die tollsten Erfindungen gemacht. Schließlich ist dieser Buchscanner auch nach einer Idee des Erfinders im Do it yourself-Forum entstanden. Probier einfach etwas herum, um die für dich beste Lösung zu finden.

    Ja das mit der digitalen Rechteverwertung (DRM) ist auch ein etwas heißes Eisen. Man muss aufpassen, das man da keine Grauzonen betritt und sämtliche ebook-Reader Hersteller nutzen ja nicht umsonst ihre eigenen DRM Systeme, um einen Mißbrauch zu vermeiden oder der ungezügelten Verfielfältigung Einhalt zu gebieten.

    Aber wer weiß, sicher ist es in absehbarer Zeit möglich, einen ebook-Reader selbst zu bauen. In Zeiten von i-Pads sicher keine allzugroße Herausforderung mehr und es würde mich wundern, wenn es da nicht schon eifrige Programmierer gibt, die die nötige Software erarbeiten.

    Auch wenn ich den Standpunkt vertrete, dass das physische Buch nicht vom eBook verdrängt werden darf, sollte man der Zukunft aufgeschlossen gegenüber stehen. Aber, ein elektronisches Buch kann vom Anbieter unter Umständen gelöscht werden und für die Entwendung eines haptischen Buches braucht man schon einen Durchsuchungsbefehl. 😉

    Gruß Uwe

  41. Max Wedell

    Endlich gibt es eine Software, die pdf’s mit 100%-ig fehlerfrei erscheinenden Texten produziert: Adobe Acrobat (ab Version 9). Das Verfahren nennt sich “Clearscan” (einfach “Acrobat Clearscan” googlen). Es funktioniert so: Die gescannten Bilder werden auf Text durchsucht. Nichttext bleibt Bild im Endresultat (gut für Texte mit vielen Abbildungen). Text wird ge-OCR’t. Das Ergebnis der OCR wird aber nicht im Resultat-pdf angezeigt, sondern nur unsichtbar hinterlegt (lediglich für Textsuche, Herauskopieren von Texten, oder Vorlesefuntionen). Ansonsten werden aus den grafischen Textbuchstaben Fonts erzeugt, die im pdf embedded werden, und der entsprechende Fontbuchstabe ist dann das, was der Leser sieht. Das ist eine wunderbare 100%-ige Repräsentation des Originalbuchstabens, selbst wenn die Acrobat-OCR versagte (d.h. der hinterlegte aber unsichtbare Buchstabe nicht übereinstimmt). Acrobat versucht dabei, die erzeugten Fonts klein zu halten, indem nicht nur exakt gleiche sondern auch weitestgehend ähnlich aussehende Buchstaben zusammengefasst werden. Die grafische Repräsentation wird dabei schön geglättet (Übliche Fonts sind ja sowieso über Vektordefinitionen beschrieben).

    Seit ich dieses Verfahren verwende, benötige ich nach dem Scannen kaum Zeit mehr, in der ich persönlich in den pdf-Erzeugungsprozeß eingreifen muß:

    1. Scannen (leider manuell)
    2. Scantailor erkennt Textspiegel (autom.)
    3. Kontrolle Textspiegelerkennung Scantailor (leider manuell erforderlich, Scantailor liegt manchmal daneben)
    4. Erzeugung bereinigte Seiten durch Scantailor (autom.)
    5. Import der Bilder in Acrobat X (autom.)
    6. OCR mit Clearscan in Acrobat X (autom.)
    7. Abspeichern des pdf

    Nur Schritt 1 und 3 erfordern noch menschliches Eingreifen (und Schritt 7… 5 Sekunden 😉

    Resultat des Ganzen ist ein pdf, welches eine nahezu perfekte, aber jedenfalls völlig(!!!) visuell textfehlerfreie Repräsentation des Originals ist, und das nur ganz geringfügig größer ist als ein reines Text-PDF (wenn ansonsten keine Abbildungen im Text sind). Die 100%-ig fehlerfreie Textanzeige, darauf will ich nochmal hinweisen, ist hier NICHT durch zeitaufwendiges Korrekturlesen entstanden, sondern verfahrensimmanent schon so vorhanden.

    Ich nutze ein iPad als Reader, sowie ein eInk-Gerät mit 10 Zoll… die mit Clearscan entstandenen pdf’s eignen sich vorzüglich für diese Readergröße (bei üblichen Textspiegelgrößen).

    Für 6 Zoll Reader ist das Verfahren aber kaum brauchbar, da ja ein pdf ohne Text-Reflow entsteht, d.h. der Textspiegel ist wie im Original, d.h. für kleine Screens zu klein (bzw. evtl. kann man im Querformat über die Seite scrollen). Durch konvertieren in andere Formate verschenkt man den Vorteil der Originaltreue des Clearscan, da ins neue Format (z.B. epub) die erzeugten Clearscanfonts nicht übernommen werden, sondern nur die nicht sichtbare Texterkennung aus dem pdf… und die hat auch bei Adobe Acrobat OCR nun mal ihre Fehler ab und zu. Jedenfalls scheint Adobe Acrobat OCR in dieser Hinsicht nicht besser als FineReader zu sein… was aber wie gesagt wegen Clearscan in den pdf’s keine Rolle spielt: die optische Repräsentation ist dort 100%-ig, bei ganz kompakten Dateigrößen.

  42. Max Wedell

    P.S.

    Noch eine Anmerkung zum geschilderten Verfahren… es mag nicht wichtig erscheinen, aber da die pdf-embeddeden Fonts aus den Scans erzeugt werden, sind sie weitgehend identisch mit den im Buch verwendeten Fonts. Das mag nicht für jeden Text wichtig sein, das gleiche optische Bild zu haben wie im Original, aber bei manchen Büchern mögen sich die Hersteller was dabei gedacht haben, genau diesen oder jenen Font verwendet zu haben, mit diesem Zeichenabstand und jenem Zeilenabstand… und das gesamte Erscheinungsbild wird dann bei Acrobat Clearscan eben sehr gut reproduziert… sieht also (weitgehend) aus, wie vom Verlag erzeugt!

  43. Hallo Max,

    Vielen Dank für deine wertvollen Beiträge.

  44. Hallo,

    aufgrund meiner Sehbehinderung bin ich sehrh häufig dazu gezwungen, mir Texte durch Einscannen und OCR-Verfahren zu erschließen. Als ich letzte Woche mal wieder ewig vor dem Scanner in neimem Büro gesessen habe, hatte ich die Idee, mal ein bisschen mit meiner relativ neuen Lumix 14 MP Digitalkamera zu experimentieren. Die Ergebnisse waren leider mehr oder weniger unbrauchbar, weshalb ich mich auf eine Recherche im Netz begeben habe und schließlich auch hier gelandet bin.

    Ich finde das Projekt sehr interessant. Leider sind die vorhandenen Ressourcen zum Nachbau auf diybookscanner.org aus meiner Sicht aber etwas unübersichtlich. Bevor ich mich also in meinem Freundeskreis umhöre, wer mir bei der Verwirklichung des Projektes behilflich sein würde, ein paar Fragen an Uwe:

    Funktioniert das Gerät bzw. gesamte Verfahren jetzt so, wie es erwartet wurde? Welche Infos / Anleitung hast Du als Basis für Dein Projekt verwendet? Eignet sich das Verfahren auch für Sachbücher mit mehreren Abbildungen?

    Viele Grüße,
    Markus

  45. Hi Markus,

    Das Gerät funktioniert und auch die Bearbeitung mit Hilfe der Software Scan-Tailor ist möglich. OCR Erkennung wurde ebenfalls erfolgreich mit Omnipage getestet. Wenn auch die Texterkennung nicht bei 95% liegt und eine Nachbearbeitung unumgänglich ist.

    Bevor das Buch also im druckfertigen PDF Format vorliegt, wird ein nicht unerheblicher Arbeitsaufwand vorausgesetzt. Abhilfe schafft da meines Wissens derzeit nur ein Kauf von professionellen Bookscannern ab 10.000 USD. Eventuell lässt sich aber der Arbeitsaufwand nach der Fertigstellung der Bearbeitungssoftware für Linux (siehe diybookscanner.org Forum) verkürzen.

    Die Infos für mein Projekt stammen vorwiegend von diybookscanner.org und aus dem Internet. Eine Anleitung für meinen Buchscanner gab es nicht. Ist halt ein Unikat. 😉

    Das Verfahren eignet sich sicher auch für Sachbücher mit mehreren Abbildungen. Nur sollte man das Ergebnis nicht mit dem Original vergleichen, da auch die für den Druck eingesetzten Papierqualitäten oder die jeweilige Preiskategorie der Laserdruckermodelle einen entscheidenden Einfluss auf die fertige Seite nehmen.

    Gruß Uwe

  46. Chatt

    Hallo,ich scanne auch Bücher und möchte aber die Schrift verbessern. D.h. er soll nach der Texterkennenung die Schriftfarbe, -Kontrast stärken.
    Wie kann ich das bearbeiten?

  47. Uwe Ross

    Hi,

    Ein Weg führt meiner Meinung nach über ein Textbearbeitungsprogramm wir Word oder Open Office, in den du die Texte der gescannten Bücher einfügst. Dann kannst du den kompletten Inhalt nach eigenen Ansprüchen abändern und erneut ausdrucken.

    Sicher gibt es auch ein professionelles Bildbearbeitungsprogramm, dass diese Arbeiten erledigt. Vielleicht ist Gimp ganz gut geeignet, um die Schriftfarbe und den Kontrast des Textes zu verbessern?

    Gruß Uwe

  48. Wolfgang

    Hallo Uwe,
    mein “Sommerprojekt” wird ein Buchscanner werden und ich verfolge aufmerksam die Diskussion in diesem Forum. Was mich interessiert ist: Ist der Scanaufwand mit einer Kamera mehr als doppelt so groß, als wie mit 2 Kameras. Schließlich ist das auch ein Preisfaktor.
    Frohes Schaffen
    Wolfgang

  49. Uwe Ross

    Hi Wolfgang,

    Der Zeitfaktor spielt meiner Meinung nach eine entscheidende Rolle, wenn nur 1 Kamera verwendet wird. Das Einscannen der Seiten dürfte die doppelte Zeit in Anspruch nehmen.

    Viel Erfolg mit deinem Sommerprojekt.

    Gruß Uwe

  50. Emanuel Günther

    Hallo Herr Ross,
    ersteinmal wollte ich mich für die hier von Ihnen veröffentlichten Informationen rund um das Thema Buchscaanner bedanken!

    Ich hab mir einen Buchscanner nach der Vorlage von Daniel Reetz gebaut und bin damit auch sehr zufrieden, zumindest was die Handhabung und die Geschwindigkeit angeht, in der ich Bücher “scannen” kann. Ebenfalls positiv hervorzuheben ist die Tatsache, dass sich damit praktisch jede Größe von Büchern scannen lässt, ohne das das Buch als solches Schaden nimmt.

    Das Einzige was mich auf den Bildern stört sind Spiegelungen von der von mir verwendeten Lichtquelle (ein kleiner Halogenscheinwerfer aus dem Baumarkt mit 120 Watt) und dem Holzrahmen an dem er befestigt ist. Diese Spiegelungen treten logischerweise besonders stark auf, bei Seiten mit dunklen Bildern oder schwarzem Hintergrund.
    Ist der von mir verwendete Scheinwerfer die optimale Beleuchtungseinheit für einen Buchscanner? Kann es eventuell auch an dem im Scheinwerfer enthaltenen Leuchtmittel liegen? Liegt es an dem Einfallswinkel des Lichts in das V des Scanners? Spiegelt kaltes (weißes) Licht weniger? Wie kann ich in Zukunft solche Spiegelungen vermeiden?

    Ich bin für alle Anregungen SEHR DANKBAR!

    Viele Grüße aus dem Schwarzwald, an alle Scanner da draußen.

    DIY-Bookscanning rocks!!!

  51. Uwe Ross

    Hallo Herr Günther,

    Diese Spiegelungen habe ich ebenfalls beobachten können. Eine Möglichkeit wäre, den Halogenstrahler so tief wie möglich am Buchscanner zu montieren. Es kommt dabei aber auch auf die Größe des Buches an, dass gescannt werden soll. Unzureichende Ausleuchtung der einzelnen Seiten sollte vermieden werden. Vorstellen könnte ich mir noch eine parallele Ausleuchtung des geöffneten Buches mit 2 LED Strahlern, um auch den Stromverbrauch in Grenzen zu halten. Vielleicht sollte man das mal testen. Eine entspiegelte Glasplatte oder Lichtquellen, die ein ausreichendes Licht im Spektrum des Tageslichtes abgeben, könnten die Spiegelungen ebenfalls etwas mindern.

    MfG
    Uwe Ross

  52. Bernhard Fischer

    Sehr geehrter Herr Ross,

    durch Zufall bin ich auf Ihr Projekt gestoßen als ich mich mit einem anderen Bauvorhaben beschäftigte. Als ich nach einem “Dokumentenscanner” googelte, wurde mir auch Ihre Seite aufgezeigt. Einen Dokumentenscanner habe ich inzwischen gebaut und er funktioniert zu meiner Zufriedenheit. Ein Buchscanner ist jedoch noch ein anderes Kaliber. Seit ca. vier Wochen plane und experimentiere ich an einem Buchscannerprojekt. Auch wenn erst wenig realisiert worden ist, möchte ich meine Überlegungen hier kund tun. Vielleicht ergeben sich hieraus Anregungen für andere oder ich erhalte Hinweise, dass ich mit dem einen oder anderen Gedanken auf dem Holzwege befinde.
    Da ich ein sparsamer Mensch bin, ist die Sache mit den beiden Kameras für mich ein Problem. Zum Glück habe ich eine Canon PowerShot A560, allerdings hat sie nur eine Auflösung von 7.1 Megapixel. Aber vielleicht geht das auch – Probieren geht über Studieren. Also nahm ich eine Glasplatte, ließ sie über die Schreibtischplatte hinausragen, legte eine zu scannende Zeitschrift drauf, Bauleuchte und Kamera von unten und ab ging die Post. Das Ergebnis ist nicht schlecht. Meine alte OCR-Software (OmniPage SE 2.0) konnte die Texte gut erkennen. Also habe ich bereits eine Kamera. Ließe sich die zweite nicht einsparen? Auf der englischsprachigen Buchscanner-Seite hatte ich ein Projekt mit nur einer Kamera gesehen, aber die Realisierug erschien mir zu unkomfortabel.
    Nach langem Tüfteln kam ich auf eine Pendellösung: Untergestell bilden Vierkanthölzer, die wie ein Spitzzelt zusammengeschraubt werden, zwei Glausscheiben (aus dem Baumarkt für ca 3,50 € als rahmenlose Bilderhlater erstanden, 30×40 cm) bilden die “Bedachung”, die Kamera wird unten am Ende eines Pendels aufgehängt. Schwingt das Pendel hin und her, so wird an jedem Extremausschlag des Pendels ein Foto geschossen (Auslöser: Reedrelais).
    Der Antrieb des Pendels ist unterschiedlich denkbar: a) Handantrieb (Nachteil: Ich benötige die Hände zum Umblättern der Zeitschrift. b) Schrittmotorenantrieb. Allerdings habe ich noch keinen Motor gefunden, der das nötige Drehmoment aufbringt, um das Pendel zu bewegen. Die Angaben im Internet sind mir zu abstrakt und wenig anschaulich. c) Getriebemotor.
    Die Sache mit dem Antrieb stelle ich mir so vor: Gestartet wird der Scanvorgang per Schaltknopf. Das Pendel schwingt aus, die Kamera macht ein Foto von der einen Seite, das Pendel schwingt zurück, ein Foto von der zweiten Seite wird geschossen, das Pendel bleibt stehen. Nun kann ich die Zeitschriftenseite umblättern und per Schaltknopf den Scanvorgang erneut starten.

    Lieber Herr Ross, auf diese Ideen wäre ich durch Ihre Anregungen nicht gekommen. Ich bin Ihnen hierfür sehr dankbar. Meine Ideen empfinde ich als Ergänzung Ihres Projektes.

    Mit freundlichen Grüßen
    Ihr Bernhard Fischer

  53. Sehr geehrter Herr Fischer,

    Vielen Dank für ihren Kommentar. Sicher dient er dazu, anderen eine Hilfestellung oder weitere Tipps bei den eigenen Buchscanner-Projekten zu geben. Ein Projekt mit nur einer Kamera wird selbstverständlich ebenso funktionieren. Der Buchscanner müsste aber dann vom Aufbau her anders konstruiert werden. Schließlich hat das auch den Vorteil, dass das Projekt nicht allzu teuer wird.

    Ihre Ideen und Bauvorhaben klingen sehr interessant. Wenn Sie mir ein paar Bilder Ihres Projektes per Mail senden, würde ich diese gerne in den Beitrag einarbeiten.

    An dieser Stelle möchte ich auch mitteilen, dass ich gesündigt habe. 😉 Ich ließ mich von den vielen zum Teil positiven Bewertungen bei Amazon beeinflussen und bestellte mir vorgestern einen Handscanner vom Typ Easypix Easy-scan. In den nächsten Tagen werde ich damit einige Experimente starten und hier berichten, ob sich das Teil zum scannen eines kompletten Buches eignet.

    Auf Grund diverser Energiesparmaßnahmen im eigenen Haushalt bin ich nun ebenfalls davon abgekommen, einen 120 Watt Baustrahler für mein Projekt zu nutzen. Es gibt im großen Auktionshaus bereits für kleines Geld sogenannte LED Bau- bzw. Gartenstrahler die mit nur 10 Watt/h eine brauchbare Lichtleistung erreichen. Dazu aber in den nächsten Tagen mehr.

    Mit freundlichem Gruß
    Uwe Ross

  54. Der erste Eindruck Ihrer Seite (Workshop): Klasse!
    Muß mir nur mehr Zeit lassen, um zu verstehen, was Sie schreiben.
    Ich bleibe am Ball und wünsche Ihnen, daß Sie weiter motiviert an diesem Thema arbeiten.

    Mit herzlichen Grüßen
    Ihr
    Dr. Gerhard Meier

  55. Bernhard Fischer

    Lieber Herr Ross,

    vielen Dank für Ihre wohlwollende Kommentierung meiner Ideen. Wenn mein Projekt weiter fortgeschritten ist, werde ich Ihnen gerne Unterlagen und Fotos zur Verfügung stellen.

    Gespannt bin ich auf Ihre Erfahrungen mit der LED-Arbeitsleuchte. Für meine Werkstatt hatte ich mir vor längerer Zeit eine derartige Lichtquelle angeschafft (Arbeitsleuchte 60 LEDs 3 W), mit der ich bei meinen Versuchsaufbau zum Buchscanner experimentierte. Allerdings waren die Aufnahmen sehr gelbstichig und ich habe diese Alternative verworfen. Fortgesetzt habe ich meine Beleuchtungsversuche mit Halogenleuchten (Stiftsockel), die auf 12-Volt-Basis arbeiten. Ich hatte zwei Leuchten benutzt. Die Aurnahmen waren deutlich besser, was den schwarz-weiß-Kontrast betrifft. In dieser Richtung werde ich weitermachen, zumal ich ja an einen Schrittmotorantrieb (12 V) denke, da käme ich mit einem Netzanschluss dann aus.

    Mit freundlichen Grüßen
    Ihr Bernhard Fischer

  56. Bernhard Fischer

    Lieber Herr Ross,

    mein Buchscanner-Projekt ist weiter gediehen. Hier ein Zwischenbericht über meine Experimente:

    Es ist so weit. Mein Buchscanner ist im Groben fertig. Zumindest ist die erste Etappe geschafft. Noch einmal zur Erinnerung: Mein Gerät ist wie ein Spitzzelt aufgebaut, wobei auf das „Dach“ die Vorlage gelegt wird und die Kamera von unten Fotos schießt. Da ich mich mit einer Kamera begnüge, muss die Kamera einmal die eine Seite der aufgeschlagenen Vorlage, einmal die andere Seite ablichten. Dies funktioniert nach der Art eine Kinderschaukel. Die zwei Schwengel der Schaukel sind kugelgelagert am Rahmengerüst aufgehängt, auf dem „Sitzbrett“ ist die Kamera in einer Art Schlitten verschraubt.

    Die Größe und die Bauart des Scanners hat etwas mit den Platzproblemen in meiner Bibliothek zu tun. Im Laufe meiner Berufstätigkeit haben sich Berge an Materialien und Fachzeitschriften angesammelt, die meinen Buchschätzen den Platz streitig machen. Es muss gründlich aufgeräumt und entrümpelt werden. Wenn auch viele Beiträge in den Fachzeitschriften inzwischen veraltet sind, gibt es doch einige Aufsätze, die ich archivieren möchte. Dies soll mittels des Buchscanners geschehen. Dieser sollte jedoch nicht die Ausmaße haben, dass der gewonnene Platz wieder zunichte gemacht wird.

    Aus diesen Gründen ist mein Buchscanner klappbar konstruiert. Zusammengefaltet verschwindet er hinter der Tür. Hier einige Daten meinen Buchscanners:

    Abmessungen aufgeklappt: 106 x 44 (Stellfläche) x 54 cm (Höhe)
    Abmessungen gefaltet: 16,5 x 44 (Stellfläche) x 75 cm (Höhe)
    Gewicht: ca. 2,5 kg

    Um die Hände frei zu haben, um die Seiten der Vorlage schnell umzublättern, hatte ich einen Motorantrieb für das Pendel ins Auge gefasst. Die Schrittmotorlösung musste ich bald verwerfen, da es keinen preislich erschwinglichen Schrittmotor gibt, der das nötige Drehmoment aufbringt, um das Pendel zu bewegen. Als alternative Antriebsquelle habe ich einen Gleichstrommotor mit angebautem Getriebe gefunden, der je nach angeschlossener Spannung mit 5 bis 15 Umdrehungen in der Minute abreitet. Im Probelauf erfüllte er seine Aufgabe wie gewünscht – doch zerlegte er meine selbst gebaute Kurbel für das Pendel: Im oberen Totpunkt hatte die Kurbel etwas zu viel Spiel, sodass das Pendel mit einem Ruck von links nach rechts überschnappte. Und dieser Ruck war für die Kurbel auf Dauer zu viel.

    Kurz entschlossen legte ich das Motorantriebskonzept – zunächst – zur Seite und bevorzugte eine mechanische Lösung: Ein einfacher Gummispannzug zieht über den Totpunkt hinweg das Pendel in die jeweilige Aufnahmeposition. Diese Lösung funktioniert einwandfrei. Allerdings sind meine Hände zwecks Betätigung des Pendels nicht mehr frei.

    Das erste Foto mit meinem Scanner war enttäuschend. Die Kopie war überbelichtet; ich hatte nicht nur die Zeitschriftenseite kopiert, sondern hatte auch noch ein scharfes Abbild meiner Kamera auf dem Papier. Wo lagen die Fehler? Nun, als Lichtquellen habe ich zwei Unterbauhalogenstrahler für abgehängte Decken (je 20 W, Stiftsockel) benutzt und die an die Schaukelschwengel gesteckt. Zwar hatte ich Blenden angebaut, sodass das Licht nicht direkt auf die Vorlage fällt, aber dennoch waren die Seiten miserabel ausgeleuchtet, sie waren extrem überbelichtet. Ferner werden Halogenleuchten sehr heiß. Da sie dicht an der Kamera montiert waren, erwärmte sich diese ebenfalls stark.

    Kurzerhand entfernte ich die Leuchten und befestigte jetzt vier von ihnen an den Stützen der Zeltkonstruktion. Das Ergebnis war deutlich besser: Nur noch eine Hälfte der Kopie war überbelichtet, die andere gut. Verantwortlich für die schlechte Hälfte zeichneten die Leuchtkörper, zu deren Seite die Kamera geschwenkt war. Beim nächsten Versuch knipste ich diese aus, nur die beiden Leuchten in Opposition zur Kamera brannten. Und siehe da! Das Ergebnis überzeugte – mit einem kleinen Schönheitsfehler: Leichte Lichtreflexe störten den ansonsten guten Gesamteindruck.

    Als ich mir diese Reflexe genauer betrachtete, fiel mir auf, dass sie die Konturen der Kamera darstellten. Die Kamera mit ihrer polierten Gehäuseoberfläche reflektiert das Licht und wirft auf den Vorlagenträger unschöne Spiegelungen. Kurzerhand montierte ich vor die Kamera eine Abdeckung, durch die das Objektiv wie durch ein Guckloch blinzelt – und die Kopien sind für meine ersten Ansprüche perfekt: Keine Überlichtungen, keine Spiegelungen mehr.

    Die erste Etappe beim Bau meines Buchscanners ist geschafft. Die nächste Etappe umfasst die Entwicklung der Steuerelektronik: Zunächst müssen die vier Halogenscheinwerfer paarweise alternierend angesteuert werden, ferner sollte die Kamera im Takt der Beleuchtung ausgelöst werden – und im Hinterkopf schwirrt immer noch der Gedanke eines Motorantriebs.

    Aber das ist wieder eine andere Geschichte.

    Mit freundlichen Grüßen
    Ihr Bernhard Fischer

  57. Lieber Herr Fischer,

    Vielen Dank für die ausführliche Beschreibung Ihres interessanten Projektes. Einmal mehr werden die verschiedenen Möglichkeiten aufgezeigt, eigene Ideen zu verwirklichen. Der individuellen Kreativität sind eben keine Grenzen gesetzt. 🙂

    Ich habe einige Ihrer Bilder im Workshop unter der Überschrift Nachtrag am 17.11.2011 eingefügt.

    Mit freundlichem Gruß
    Uwe Ross

  58. Hallo,

    wow, klingt interessant.

    Schön wären mal ein paar Bilder oder Videoclips von den gebauten Werken.

    BTW: Von den Energielampen bin ich weggekommen, da sie nicht stabil genug das Licht abgeben, auch die Lichtstärke ist nicht so doll. Das Auge reguliert da mehr nach, als die Kamera. 😉

    Viele Grüße
    Matt

  59. Hi Matt,

    Ja, Videos sind in diesem Jahr auch geplant. Unter anderen zu meinem DIY-Buchscanner und einem weiteren Workshop, in dem ich einen tragbaren Handscanner vorstelle, der sich ebenfalls zum mobilen digitalisieren von Büchern oder Schriftstücken eignet.

    Wegen der optimalen Ausleuchtung: Ich experimentiere momentan mit einigen Softboxen, wie sie auch in der Fotografie verwendet werden. Es wird dann ebenfalls einen kleinen Videoclip dazu geben.

    Für alle, die schon mal den youtube-Kanal abonnieren möchten: Er ist unter Merluza67 zu erreichen. (Sind auch schon einige Videos drauf) 😉

    Gruß Uwe

  60. Bernhard Fischer

    Lieber Herr Ross,

    seit fast einem Jahr ist mein Buchscanner am werden. Das Prinzip hört sich ganz einfach an: Auf zwei Glasscheiben, die wie ein Giebeldach angeordnet wind, wird von oben ein Buch aufgelegt. Unten hängt eine Kamera an einem Pendel und in jedem Ruhepunkt der Pendelbewegung wird ein Foto geschossen.

    Eine einfache Ausführung mit einer Gummimechanik war bald fertig. Aber ich wollte einen motorischen Antrieb des Pendels, damit ich die Hände frei habe, um die Buchseiten umblättern zu können.

    Inzwischen weiß ich nicht, wann der Buchscanner fertig sein wird. Der Zeitpunkt ist für mich fast unwichtig geworden. Ich arbeite an dem Gerät täglich und zwischen uns hat sich ein stiller Dialog entwickelt – es lässt sich so einfach meinen Willen nicht aufzwingen.

    So dachte ich vor gut einem Vierteljahr, ich hätte es geschafft, der Buchscanner könne eingeweiht werden. Der Fotoapparat schwang wie gewünscht hin und her und in den äußeren Totpunkten wurde die Kamera ausgelöst (so dachte ich zumindest). Als ich die Fotos in den Computer einlesen wollte, war die Speicherkarte leer. Keine Fotos! Als ich mir den Scanvorgang genauer ansah, bemerkte ich, dass die Kamera per Fernauslöser die Buchseite zwar fokussierte, aber anschließend wurde kein Foto geschossen.

    Ein Blick in das CHDK-Handbuch zeigte die Ursache des Versagens auf: Die Kamera erwartet per Fernauslöser für die korrekte Aufnahme zwei Impulse kurz hintereinander. Nach einigem Kopfzerbrechen hatte ich die Sache mit dem Doppelimpuls tatsächlich technisch gelöst, jedoch eröffnete sich eine neue Schwierigkeit: Der Doppelimpuls „verbraucht“ natürlich Zeit. Und das Pendel wartet nicht in seinem Totpunkt, bis diese Zeit verstrichen ist. Es pendelt schlicht zurück – und ein unbrauchbares Foto wird geschossen.

    Zur Zeit bin ich dabei, für das Pendel eine Haltevorrichtung zu konstruieren, um es im jeweiligen Totpunkt so lange zu fixieren, bis ein Foto geschossen worden ist. Die dabei nötige mechanische Präzision zeigt mir meine handwerklichen Grenzen auf. Es ist ein hartes Ringen um eine zuverlässige Lösung.

    Die Arbeit am Buchscanner hat für mich einen eigenen Wert erhalten. Dabei habe ich das ursprüngliche Ziel, mir ein Gerät zu schaffen, um mir in meinem Arbeitszimmer Platz zu schaffen, aus dem Auge verloren. Da ich mir die Auflage erteilt habe, wenn möglich keine elektronischen Teile zu kaufen, sondern ausrangierten elektronischen Geräten zu neuem Leben zu verhelfen, haben Freunde und Bekannte ihre Geräte bei mir entsorgt. Mein Arbeitszimmer ist deshalb voller denn je. Die Demontage dieser Geräte hat mir aber auch die Augen geöffnet, welche unterschiedliche Qualitätsstandards es zwischen Geräten der verschiedenen Hersteller gibt. So manches Gerät erschien äußerlich „hui“, war innen jedoch „pfui“. – Aber das ist wieder eine andere Geschichte!

    Mit freundlichen Grüßen

    Ihr Bernhard Fischer

  61. Bernhard Fischer

    Lieber Herr Ross,

    mein Buchscanner ist seit ca. einem halben Jahr fertig. Ich habe inzwischen ca. 2000 Seiten gescannt. Ein erster Erfahrungsbericht ist somit möglich.

    Als ich den Bau des Scanners ins Auge fasste, hatte ich die technischen Probleme erheblich unterschätzt. Nach 1 1/2 Jahren Entwicklungszeit funktioniert er für mich ausgezeichnet. Mit den Ergebnissen bin ich sehr zufrieden. Ich habe bisher allerdings reine Textseiten mit wenigen Schwarz-Weiß-Diagrammen eingescannt. Mit welcher Qualität Farbabbildungen eingelesen werden, weiß ich noch nicht.

    Inzwischen ist eine Beschreibung des Scanners („Buchscanner zum Zusammenklappen“) nebst Hinweisen zum Bau in einer Zeitschrift erschienen.

    Um zu verwertbaren Aufnahmen zu gelangen, müssen kameraseitig (ich benutze die Canon PowerShot A 560) einige Einstellungen vorgenommenen werden. Diese richten sich allerdings nach den technischen Daten des Scanners. Bei den Halogenscheinwerfern 2x20W haben sich bei mir folgende Kameraeinstellung bewährt:

    1. Aufnahmemodus – Wahlrad: manueller Modus
    2. Taste FUNC./SEZ folgende Einstellungen:
    – Belichtungskorrektur: +2/3
    – Weißabgleich: Manuell (siehe erweitertes Handbuch S. 49-51)
    – My Colors: Aus
    – Messverfahren: Mittenbetont integral
    – Kompression: Superfein

    Der Blitz ist grundsätzlich deaktiviert.

    Das zu scannende Buch sollte auf dem Glasträger immer mittig positioniert sein, damit die spätere Nachbearbeitung mit ScanTailor nicht zu aufwändig wird. Je nach Buchgröße habe ich mir einen Anschlag angefertigt, an den ich das Buch nach jedem Seitenumblättern anlegen kann. Bei kleineren Buchformaten empfiehlt es sich ferner, die restlichen Scheibenflächen mittels eines entsprechend zugeschnittenen Papierrahmens abzudecken.

    In einer Minute scanne ich 5-6 Seiten, in 10 Minuten als etwa 50, in einer halben Stunden 150 Seiten. Im Vergleich zum Flachbettscanner ist die Arbeit mit dem Buchscanner ein Kinderspiel: Buch auflegen, Startknopf drucken, warten, bis die Fotos von beiden Seiten geschossen wurden, Seite umblättern, Startknopf drucken und das Spiel beginnt von vorne.

    Allerdings sollte der Dauerbetrieb nicht übertrieben werden. Die Festspannungsregler für den Motorantrieb und die Hubmagnete werden trotz Kühlblechs recht heiß. An dieser Stelle wäre noch Entwicklungsbedarf.

    Mit dem Scanner ließe sich eine höhere Scangeschwindigkeit erreichen. Die Kamera bremst allerdings kräftig: Nach einem Foto benötigt die Kamera einige Sekunden, um die geschossenen Fotos abzuspeichern. Der Scanner hat einen eingebauten Timer, der den Scanner auf die Kamera warten lässt. Wie und ob man der Kamera Beine machen kann, habe ich noch nicht herausgefunden.

    Bei der Nachbearbeitung mit ScanTailor gibt es einige Feinheiten zu beachten. ScanTailor fragt zweimal nach den dpi-Werten, sowohl bei der Eingabe als auch bei der Ausgabe der Datei. Diese Werte sollten nicht identisch sein. Bei der Eingabe habe ich 300×300 dpi eingegeben, bei der Ausgabe 800×800. Bei allen Arbeitsschritten fragt ScanTailor, ob die Dateibearbeitung manuell oder automatisch vorgenommen werden soll. Ich habe in der Regel die Automatik vorgezogen, denn bei Dokumenten mit mehr als 500 Seiten wäre die manuelle Bearbeitung doch zu zeitaufwändig. Allerdings müssen deshalb Kompromisse gemacht werden. Durch meinen Ein-Kamera-Scanner bedingt, sind auf den Fotos die Seiten mal nach links, mal nach rechts verschoben. In ScanTailor ist der Textrahmen deshalb so zu wählen, dass sowohl die geraden als auch ungeraden Textseiten sich innerhalb der Rahmen befinden. Hier muss ein wenig experimentiert werden.

    Die abschließende Berechnung und Ausgabe der bearbeiteten Seiten dauert. Mit meinem über 10 Jahre alten Rechner benötigt ScanTailor bei einer 500-seitigen Buchvorlage mehrere Sunden. Das erledigt der Rechner allerdings unbeaufsichtigt allein.

    Mit freundlichen Grüßen

    Ihr Bernhard Fischer

  62. Uwe Ross

    Lieber Herr Fischer,

    Ihr Erfahrungsbericht gibt angehenden Konstrukteuren von Do it yorself-Buchscannern zahlreiche Tipps und Informationen. Vielen Dank dafür.

    Ich denke, für das Einscannen oder Fotografieren von Farbabbildungen aus Büchern sollte eine Kamera mit einer Auflösung von 8 MP ausreichen. Klar, je höher desto besser und für reine Fotobücher wird man eine höhere Auflösung verwenden. Am Ende entscheidet das Budget über die Hardware. 😉

    Herbstliche Grüße an diesem 1. Advent

    Ihr Uwe Ross

  63. Bernhard Fischer

    Lieber Herr Ross,

    ich habe mit meinem Buchscanner weitere Erfahrungen gesammelt und daraus sind einige Verbesserungen entstanden.

    1. Reine Textseiten scannt der Scanner ohne zu mucken. Sind die Seiten jedoch nur ninmal bedruckt (weniger als ein Drittel oder vorwiegend technische Zeichnungen), so fokussiert die Kamera nicht ordentlich und es gibt viele unscharfe Seiten. Abhilfe schafft die Einstellung „Makro“ an der PowerShot A560.

    2. Ich habe die einfachen Glasscheiben durch Antireflexscheiben ersetzt (im Internet einschließlich Porto für ca 12,50 € für beide Scheiben zu bekommen). Die Spiegelungen und Reflexe gehören der Vergangenheit an. Aufnahmen von Bildvorlagen, auch von farbigen, gelingen einwandfrei. Allerdings müssen die Vorlagen plan auf den Scheiben aufliegen. Wabbelige Vorlagen führen nicht zu dem gewünschten Ergebnis.

    3. ScanTailor wandelt das .jpg-Bildformat der Kamera in das .tif-Format um. Bei farbigen Vorlagen gehen dabei erhebliche Bildinformationen verloren. So gut ScanTailor für reine Textseiten und auch für schwarz-weiße Abbildungen ist, gelingen Kopien von Farbvorlagen nur sehr fehlerhaft.

    4. Die Bauweise meines Scanners bedingt, dass während des Scannens der Kameramonitor nicht zu sehen ist. Dies ist bei der Positionierung der Scanvorlage sehr hinderlich. Dies Manko habe ich dadurch ausgeglichen, dass ich einen kleinen 4,3“-Kontrollmonitor oben ans Rahmengestell des Scannes montiert habe. Derartige Kontrollmonitore gibt es im Handel als Teil von KFZ-Rückfahrkontrollsystemen. Die Bildinformationen meiner Kamera werden über deren Video-Ausgang an denVideo-Eingang des Monitors übertragen. Leider habe ich zu sehr auf den Preis geachtet (ca. 15 € im Internethandel), weniger auf die technischen Daten. Mein Kontrollmonitor arbeitet zwar einwandfrei, aber seine 16:9-Auflösung verzerrt das Bild. Ab ca. 25 € gibt es aber auch Monitore mit der gewünschten 4:3-Auflösung.

    Mit den besten Wünschen für das neue Jahr verbleibe ich für heute.

    Ihr
    Bernhard Fischer

  64. Uwe Ross

    Lieber Herr Fischer,

    Ich wünsche Ihnen ebenfalls ein gesundes, erfolgreiches und vor allem friedliches Neues Jahr. Ich stelle mit Begeisterung fest, dass Sie unentwegt an der Verbesserung Ihres Buchscanners arbeiten. Schön zu sehen, wie sich Ihr Gerät und die damit gemachten Erfahrungen langsam aber sicher zu einem reichen Wissensschatz entwickeln. Was wäre dieser Workshop ohne Ihre sinnvollen und hilfreichenn Beiträge? 😉 Vielen Dank nochmals an dieser Stelle dafür.

    Mein Buchscanner muss derzeit in der Garage ausharren. Mit dem Handscanner bin ich einfach schneller zu Gange. Erst letztens, kurz vor Weihnachten bat mich ein Besucher der Buchkammer, doch mal zu schauen ob es mir möglich wäre, ein bestimmtes Märchen in dem Buch Knaurs Wintermärchen zu besorgen. Zufällig hatte ich das Buch hier und konnte aushelfen. Ich scannte die 15 Seiten des Märchens ein und versendete diese als .jpg Dateien. 😉 Das 1959 erschienene Buch enthält viele russische und andere Volksmärchen, die es mit Sicherheit wert sind, digitalisiert zu werden.

    Viel Erfolg weiterhin mit Ihrem Buchscanner-Projekt.

    Winterliche Grüße
    Uwe Ross

  65. aldente

    Y-Kabel gehören zum Lieferumfang diverser externer Festplatten, da ein USB-Anschluss allein nicht den erforderlichen Strom zum Betrieb der Festplatte liefert. Für den Mini-USB-Anschluss bedarf es dann lediglich eines Adapters.

  66. Danke für Deine Beschreibungen zum Scannen von Büchern

    Hier einige meiner Erfahrungen bei der Suche nach guten Scanmöglichkeiten:

    2
    Flachbettscanner ev mit seitlichem Licht, war mal so eine Idee von mir am Anfang…..aber die Spiegelung ärgert oft und die die 3D Umrechnungen sind naja….

    Die Jungs von einem Computerlabor haben ziemlich im letzten 1/5 des Videos hier den Test dazu auch gemacht. So kam ich auf die Idee
    https://www.youtube.com/watch?v=6ME6OSeB8ow&list=PL87tu94kGUvsjiayy8JQeAewhBo1qasZl&index=20
    Min 12:06

    2.
    Und ich habe mal eine Playliste gemacht mit guten Videos von selbstgebauten aber auch von fertigen Scannern….vielleicht hilft das auch anderen.
    https://www.youtube.com/playlist?list=PL87tu94kGUvsjiayy8JQeAewhBo1qasZl

    3
    Ad Scan mit OCR Software würde mich freuen, wenn du mal ein S/W und Farbbuch im Vergleich komplett scannst, und auch den Vergleich dazu schilderst.

    4.
    MIt CamScan habe ich mal eine Doku gemacht, 202001 und ein ganzes Buch mit 120 Seiten in 12 Minuten gescannt und als PDF abgelegt.
    (Link in Playliste) ….oder hier
    https://youtu.be/twJwgbDeZHY

    5.
    Dann habe ich Pkt 4 noch erweitert und ABBYY mal getestet, mit der OCR, und daraus ein Word, und ein PDF gemacht. Das PDF habe ich mir dann aufs Handy gesandt und ein Hörbuch am Handy gemacht.

    Also Papier Buch – > scannen mit Handy – > Camscan und oder nur Bilder in ABBYY (Demoversion FineReader 15) -> dann in Word -> PDF -> via Chat zum Handy -> mit @ Voice Aloud Reader am Android Handy vorlesen lassen
    Video auch in Playliste
    oder Link hier
    https://youtu.be/ZlOdWp20vq8

    6.
    Dann habe ich noch aus einem alten A4 Aktenordner, sowie einer Möbelglasplatte und einer Decke mit dem Handy einen mobilen Scanner gebaut. Geht gar nicht schlecht. Videos auch in der Playliste
    https://youtu.be/hGJgFwU7rVg

    https://youtu.be/xKOqTUOltF0

    Freu mich über weitere Infos zum scannen,
    Danke für Deine Anregungen
    lg Alex

  67. Hola Alex,

    Besten Dank für deine Erläuterungen und Bemühungen zum Thema Buchscanner. 🙂

    Gruß Uwe

  68. Helmut Hahn

    Ich habe einen Buchscanner gebaut, wie kann ich ein Foto schicken?

  69. Hallo Herr Hahn,

    Wenn sie mir das Foto an info(at)buchkammer.de per Mail senden, füge ich es gerne in ihrem Namen hier ein.

  70. Martin Tinnermann

    Hi,

    ohne alle Beiträge gelesen zu haben, folgende Videos zeigen realisierte Projekte/Produkte.

    http://ishikawa-vision.org/vision/BFS-Auto/

    https://www.youtube.com/watch?v=6i25SuJzb0A

  71. Burkhard Fleischer

    Celle, den 8. Mai 2021

    Lieber Herr Ross,
    es ist einige Jahre her, dass ich mich von Ihrer Seite zum Bau eines Buchscanners inspirieren ließ und mein daraus entstandenes Projekt auf Ihrer Seite vorgestellt habe. Das ursprüngliche Modell habe ich mehrmals überarbeitet. Von Mal zu Mal wurde es einfacher. Mit meinem Buchscanner habe ich für meine wissenschaftliche Arbeit ca. 250.000 Seiten eingelesen. Mit dem letzten Modell schaffte ich ca. 100 Seiten in 10 Minuten. Leider ist mir vor wenigen Monaten die Elektronik abgeraucht und ich hatte keine Zeit für die Fehlersuche, da einige ausgeliehene Bücher gescannt werden mussten.

    Aus zwei Gründen habe ich mich deshalb zu einer vereinfachten Neukonzeption eines Scanners entschlossen. Zunächst musste ein neuer Scanner schleunigst her, zum anderen wollte ich angesichts der Coronakrise Lehrern ein einfaches Werkzeug für den Distanzunterricht in die Hand geben.
    Herausgekommen ist ein Mehrfachwerkzeug, ein Buch- und gleichzeitig ein Dokumentenscanner. Die Bauanleitung ist online kostenlos auf der Seite des Make-Magazins einzusehen. Auch ein Video, das die wichtigsten Funktionen zeigt, ist dort zu betrachten:

    https://www.heise.de/ratgeber/Bauanleitung-fuers-Homeschooling-Kamera-Scanner-und-Tafel-Ersatz-in-einem-6004584.html

    Ein weiteres Video aus der Außenperspektive liegt hier vor:
    https://www.youtube.com/watch?v=Kau6mH6lqbk

    Die eingesetzte Handy-Kamera liefert hervorragende Bilder. Nachteilig ist jedoch, dass die Vorlagen nicht plattgedrückt werden können. Eine Softwarelösung könnte helfen, aber ich kenne noch kein preiswertess Programm, dass die Linien automatisch glattbügelt.

    Ich kokettiere mit dem Gedanken, meinen Pendelscanner handytauglich zu machen, aber das wäre wieder ein größeres Projekt, zu dem mir augenblicklich die Zeit fehlt.

    Mit freundlichen Grüßen
    Ihr Bernhard Fischer

  72. Uwe Ross

    Lieber Herr Fischer,

    Vielen Dank für ihren ausführlichen Kommentar, die Tipps und Videos darin. Ich bin sicher, vielen, die auf diesem Artikel landen, wird er Inspiration und Hilfe beim Eigenbau eines Buchscanners leisten.

    Freundliche Frühlingsgrüße
    Uwe Ross

  73. Burkhard Fleischer

    Lieber Herr Ross,

    der Beitrag mit dem Aktenordner (siehe Kommentar Alex vom 4. Februar 2020) hat mich auf die passende Idee gebracht, meinen Buch- und Dokumentenscanner so zu erweitern, dass die Buchseiten plan liegen, um sie ohne Wellenschlag zu digitalisieren: Die Rückseite eines an sich offenen kleinen Regalwürfels (Größe etwa eines Aktenordners) wird mit einer (entspiegelten) Glasscheibe versehen, das Buch wird aufgeschlagen auf den oberen Regalboden so gelegt, dass die herunterhängende und einzulesende Seite auf der Glasscheibe aufliegt.
    Ist die Handywanne meines Dokumentenscanner in der Horizontalen ausgerichtet, kann ein Foto geschossen werden. Da sich die Handywanne hoch- und herunterfahren lässt, das Regal mitsamt des aufgelegten Buches seitlich verschieben lässt, kann die Kamera auf die aufzunehmende Seite ohne großen Aufwand mittig positioniert werden. Ich füge noch Fotos der Anordnung bei.
    Möge es doch endlich Frühling werden! Mit freundlichen Grüßen
    Ihr Bernhard Fischer

Trackbacks/Pingbacks

  1. Uwe Ross: Buchscanner – Made by Do It Yourself | Ich mach was mit Büchern - [...] Originalbeitrag ist bei “Buchkammer” [...]

Einen Kommentar schreiben

Deine E-Mail-Adresse wird nicht veröffentlicht. Erforderliche Felder sind mit * markiert


Share This
